ContactoEn la producción de cables de alimentación y cables de comunicación, el blindaje de los cables es una capa protectora clave que protege a los conductores sensibles de daños mecánicos, humedad y condiciones ambientales adversas. Como materia prima principal para el blindaje de cables, las bobinas de tiras de aluminio están reemplazando gradualmente a las tiras de acero tradicionales debido a sus ventajas de peso ligero, fácil procesamiento, resistencia a la corrosión y excelente relación costo-beneficio. Se han convertido en el material preferido para el blindaje de cables de media y baja tensión, cables de comunicación y cables fotovoltaicos.
Entre varios materiales de tiras de aluminio, las bobinas de tiras de aluminio puro 1060 y las bobinas de tiras de aleación de aluminio y magnesio 5052 son los dos productos más utilizados y altamente adaptables en el campo del blindaje de cables. Este artículo los presentará en detalle.
¿Por qué elegir bobinas de tiras de aluminio como material de blindaje de cables?
Los cables tradicionales suelen utilizar una armadura de cinta de acero. Sin embargo, en proyectos modernos con estándares más altos y condiciones de trabajo más complejas, las bobinas de tiras de aluminio están mostrando ventajas irremplazables como material alternativo.
Elimina las pérdidas por corrientes de Foucault: no magnético
En los cables de CA unipolares de alta corriente, las tiras de acero magnéticas pueden generar graves pérdidas por corrientes parásitas, provocando calentamiento del cable y pérdida de energía. El aluminio, como metal no magnético, puede proporcionar protección electromagnética y resolver perfectamente este problema de la industria.
Beneficios significativos de peso ligero
La densidad del aluminio es sólo aproximadamente un tercio de la del acero. El uso de tiras de aluminio como blindaje puede reducir en gran medida el peso total del cable, lo que reduce los costos de transporte y la dificultad de instalación y tendido.
Barrera natural resistente a la corrosión
El aluminio puede formar rápidamente una densa película protectora de óxido de aluminio en su superficie en el aire. En ambientes hostiles como la humedad y la niebla salina, su vida útil protectora es mucho más larga que la de las tiras de acero comunes.
Introducción del producto

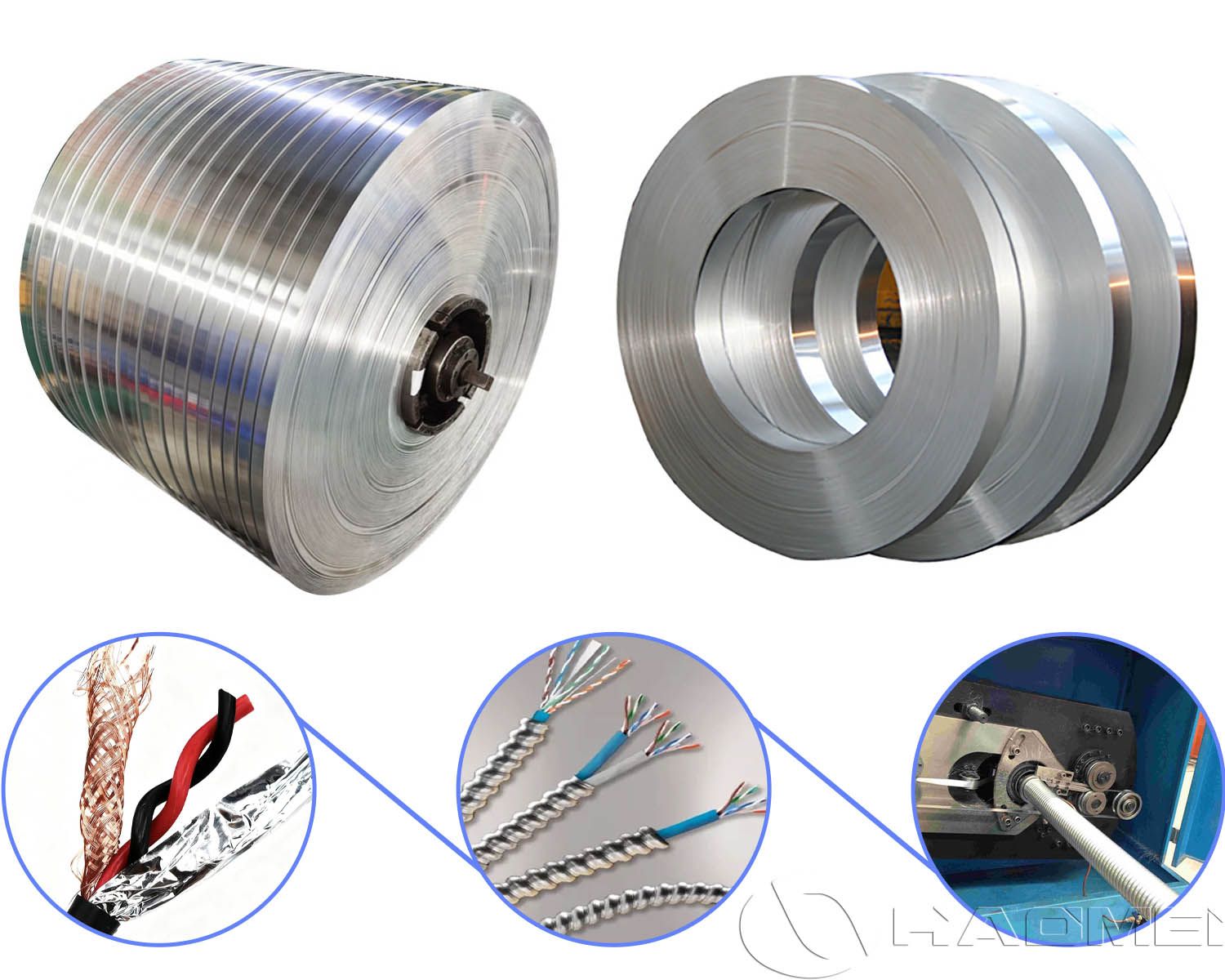

Tira de aluminio 1060 para blindaje de cables
La tira de aluminio 1060 pertenece al aluminio de alta pureza de la serie 1xxx, con un contenido de aluminio de ≥99,6%. Es un aluminio puro industrial de muy alta pureza. Su composición es simple y casi no contiene elementos de aleación, reteniendo solo elementos traza de impurezas. Con una alta pureza del material y una microestructura uniforme, 1060 es uno de los materiales de tiras de aluminio para blindaje de cables más básicos y maduros del mercado. Presenta procesos de producción estables y una alta tasa de producto terminado.
Ventajas principales de la tira de aluminio 1060
1.Excelente ductilidad y plasticidad
El aluminio puro es blando y muy plástico. Esto significa que durante el proceso de blindaje y envoltura, puede ajustarse perfectamente al núcleo del cable sin agrietarse ni romperse fácilmente, lo que lo hace muy adecuado para formar cables con secciones transversales complejas. Su alargamiento es aproximadamente del 5%.
2.Excelente conductividad eléctrica y térmica
La conductividad eléctrica del aluminio puro es superada sólo por el cobre, lo que le permite servir como componente portador de corriente en algunos diseños. La conductividad de la tira de aluminio 1060 generalmente puede cumplir con los requisitos conductivos de los devanados de transformadores y otras aplicaciones.
3.Buena resistencia a la corrosión
Se forma fácilmente una densa película de óxido en la superficie del aluminio puro, lo que le confiere una excelente resistencia a la corrosión en condiciones ambientales normales.
4.Ventaja de costos significativa
El proceso de producción del aluminio de la serie 1060 es relativamente simple y maduro. Su precio tiene una gran ventaja en comparación con las tiras de aleación de aluminio.
Temperamento común
La tira de aluminio 1060 es un aluminio puro industrial con buena ductilidad. Los temperamentos comunes incluyen O, H18, H22, H24, etc.
1060-O: Buena suavidad, adecuado para envolver, doblar, estampar y otros procesos.
1060-H18: Mayor dureza y resistencia, pero menor rendimiento de flexión que el templado O
1060-H22/H24: Dureza moderada, adecuado para blindaje de cables que requieren resistencia y formabilidad.
Escenarios de aplicación
La tira de aluminio 1060 se usa más comúnmente en aplicaciones donde los requisitos de resistencia mecánica no son altos, pero se enfatizan el peso ligero, la conductividad y la resistencia a la corrosión. Los ejemplos incluyen el blindaje de cables de comunicación ordinarios, capas protectoras a prueba de roedores y termitas y envoltura interna de algunos cables eléctricos de bajo voltaje. Además, la tira de aluminio 1060 también es un material conductor importante para los devanados de transformadores de tipo seco.
Tira de aluminio 5052 para blindaje de cables
tira de aluminio 5052 Pertenece a la aleación antioxidante de aluminio y magnesio de la serie 5xxx. Su principal elemento de aleación es el magnesio, con un contenido de magnesio de aproximadamente 2,2% -2,8%. Es un material de aleación representativo, liviano y de alta resistencia. A través de la modificación de la aleación de magnesio, 5052 mejora completamente las deficiencias del aluminio puro, como la baja resistencia y la débil resistencia a la deformación, al tiempo que conserva las ventajas principales del aluminio, incluido el peso ligero, la resistencia a la corrosión y la fácil formabilidad. Es un material especial para cables especiales y blindajes de cables de gama media y alta en condiciones de trabajo de cargas pesadas.
Ventajas de rendimiento
1.Excelentes propiedades mecánicas
La tira de aluminio 5052 tiene una alta resistencia a la tracción y a la fatiga, manteniendo una estructura estable bajo impacto externo o uso a largo plazo.
2.Mejor alargamiento
El alargamiento de 5052 es del 12% al 16%, aproximadamente un 200% mayor que el de 1060, que es de alrededor del 5%. Por lo tanto, es menos probable que se rompa al enrollarlo y doblarlo.
3.Excelente resistencia a la corrosión
Como aleación de aluminio antioxidante, 5052 ofrece una resistencia a la corrosión incluso mejor que el aluminio puro en condiciones de trabajo especiales, como ambientes marinos y húmedos.
4.Características no magnéticas
Para cables de CA de un solo núcleo, el uso de cinta de acero puede causar enormes pérdidas por histéresis y calentamiento por corrientes parásitas, lo que puede provocar que el cable se queme. La tira de aluminio 5052 no es magnética y resuelve perfectamente el problema de calentamiento de los cables blindados unipolares. Ésta es una de sus principales ventajas técnicas.
5.Buen procesamiento y rendimiento de formación

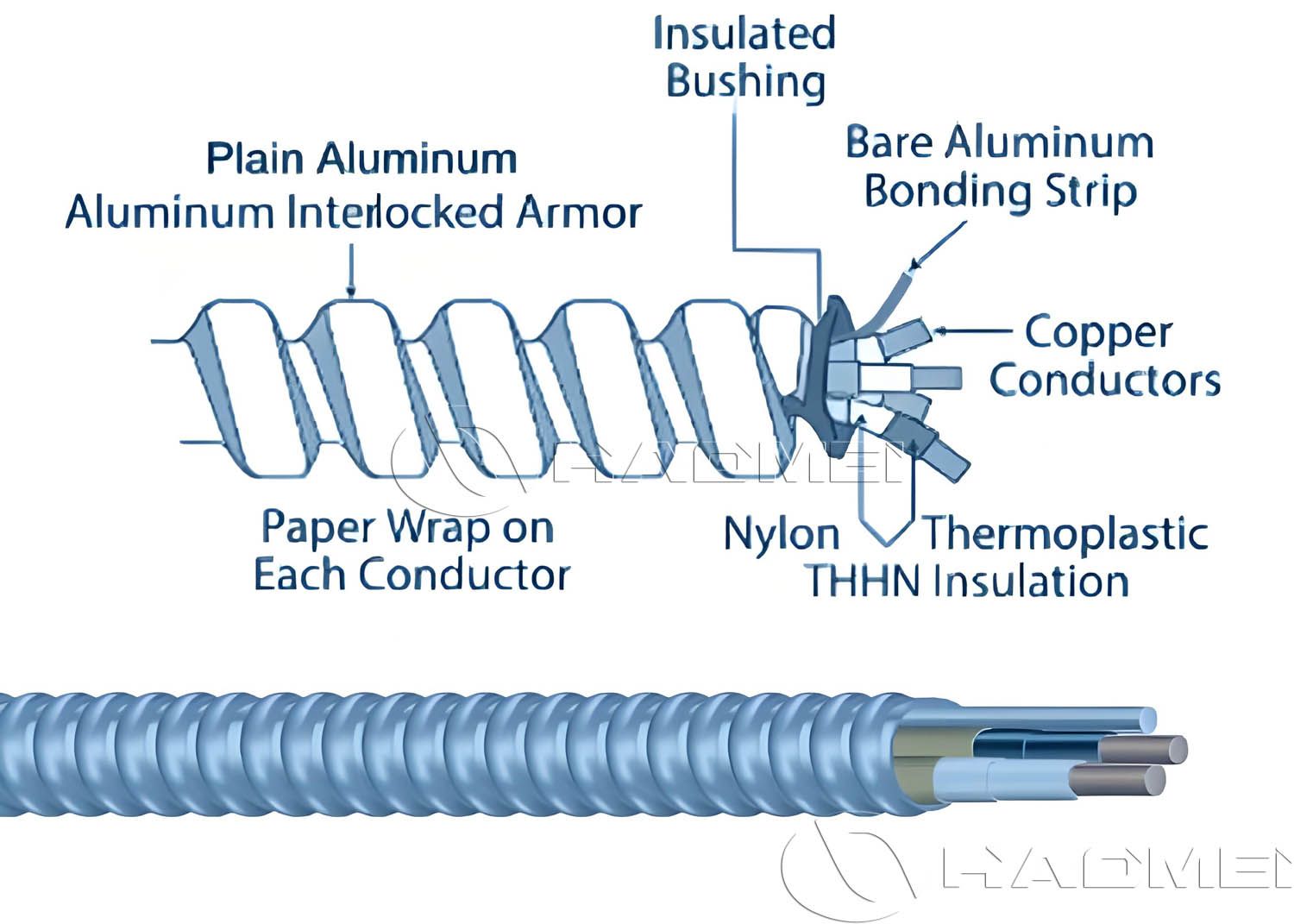

La aleación 5052 tiene buena conformabilidad, soldabilidad y resistencia a la fatiga, lo que la hace adecuada para procesos complejos como el blindaje entrelazado.
Templarios comunes para tiras de aluminio 5052
La tira de aluminio 5052 es una aleación de aluminio y magnesio con mayor resistencia y mejor resistencia a la corrosión que la tira de aluminio 1060. Los temperamentos comunes incluyen O, H32, H34, H24, etc.
5052-O: Buena flexibilidad, adecuado para doblar y formar
5052-H32: Fuerza moderada y buena resistencia a la corrosión; uno de los temperamentos comúnmente utilizados
5052-H34: Mayor resistencia que H32, adecuado para cables con mayores requisitos de protección mecánica
5052-H24: cierta resistencia y buen rendimiento de procesamiento
Escenarios de aplicación
La tira de aluminio 5052 es el principal material de blindaje para cables de alimentación. Especialmente en puentes de gran luz, pozos de gran caída, plantas petroquímicas y sistemas de CA de un solo núcleo, la tira de aluminio 5052 desempeña un papel crucial para garantizar la seguridad operativa dinámica a largo plazo de los cables. También es una configuración estándar para la capa de armadura entrelazada de cables de aleación de aluminio, también conocidos como cables de CA.
Parámetros técnicos de la tira de aluminio para cables armados
| Artículo | Especificación |
| Aleación | 1060, 5052 |
| Temperamento | O, H14, H18, H24, H26 |
| Espesor | 0,2 mm – 3,0 mm |
| Ancho | 10 mm – 800 mm |
| Diámetro interior | 150 / 200 / 300 / 400 / 508 milímetros |
| Número de conductividad (% IACS) | ≥30 |
| Número de resistividad Ω·mm²/m | ≤0,027548 |
| Alargamiento (%) | Mín. 20 |
| Resistencia a la tracción MPa | ≥55 |
| Densidad a 20°C | 2,71 kg/cm³ |
| Superficie | Superficie brillante y lisa, libre de manchas de aceite. |
| Embalaje | Palet de madera, ojo a pared o ojo a cielo |
| Composición química de las tiras de aluminio de grado 1060 O ( | |||||||||
| Aleación | Alabama | Y | fe | magnesio | zinc | Minnesota | De | Cu | V |
| 1060 | 99,6% | 0.0431 | 0.203 | 0.0013 | 0.0093 | 0.0104 | 0,02 | 0.0022 | 0.0039 |
| Composición química de las tiras de aluminio grado 5052 H34 (%) | ||||||||||||
| Aleación | Y | fe | Cu | Minnesota | magnesio | cr | zinc | En | De | Otro: cada uno | Otros:Total | Alabama |
| 5052 | 0,4 | 0,25 | 0.1 | 0,5 | 2.6-3.6 | 0.3 | 0,07 | - | 0,15 | 0,03 | - | resto |
Puntos de control de calidad para tiras de aluminio utilizadas en cables blindados
Control de precisión dimensional: espesor y ancho
La tolerancia de espesor de tira de aluminio para armadura de cables debe controlarse estrictamente dentro de ±0,02 mm. El espesor desigual provocará una tensión desigual durante el enrollado del cable a alta velocidad, lo que provocará la rotura de la tira o el enrollado suelto.
Control de calidad de los bordes: sin rebabas
El corte longitudinal es un proceso crítico. Los bordes de la tira de aluminio deben ser lisos, sin rebabas y sin grietas. Cualquier pequeña rebaba puede rayar el revestimiento aislante del cable durante el enrollado, lo que genera graves riesgos para la seguridad.
Propiedades mecánicas estables: pruebas mecánicas
Para el Grado 1060, el objetivo principal de las pruebas es su alargamiento, asegurando que posea suficiente ductilidad para facilitar la flexión y envoltura continuas.
Para el Grado 5052, el enfoque principal está en su resistencia a la tracción y su límite elástico, asegurando que su dureza cumpla con los estándares requeridos y que pueda proporcionar una carcasa suficientemente resistente a la presión.
Limpieza de superficies: sin aceite
La superficie de la tira de aluminio debe estar seca y limpia, sin manchas evidentes de aceite de rodadura, rayones ni puntos de oxidación. El exceso de aceite en la superficie reducirá la fricción y la estanqueidad entre la capa de blindaje y las cubiertas internas y externas del cable.
Embalaje y almacenamiento del producto
Método de embalaje
Envoltura de película a prueba de humedad
Protección de esquinas de papel o protección de esquinas de plástico
Embalaje en palet de madera o caja de madera
Refuerzo externo con correas de acero o correas de embalaje.
Etiquetas claras que indican el grado de aleación, la especificación, el temperamento, el número de lote, el peso y otra información.
Requisitos de almacenamiento y transporte
Evite la lluvia y los ambientes húmedos.
Evite el contacto con ácidos, álcalis y sales.
Evite impactos en los bordes durante la carga y descarga.
El almacenamiento a largo plazo debe realizarse en un ambiente ventilado y seco.
Preguntas frecuentes
P: ¿Pueden las tiras de aluminio reemplazar las tiras de cobre en los cables?
R: Sí. El aluminio es una alternativa económica y ligera al cobre, aunque su conductividad eléctrica es ligeramente menor.
P: ¿Es segura la tira de aluminio para la instalación de cables subterráneos?
R: Sí. Las aleaciones como la 5052 tienen una excelente resistencia a la corrosión y son muy adecuadas para aplicaciones subterráneas.
P: ¿Cuál es el espesor general de la tira de aluminio?
R: El espesor comúnmente utilizado es generalmente de 0,2 a 1,5 mm. El espesor específico debe determinarse según la estructura del cable, los requisitos de resistencia del blindaje, el método de envoltura y los estándares del cliente.
P: ¿Se puede personalizar el ancho de la tira de aluminio?
R: Sí. La tira de aluminio se puede cortar según los requisitos del cliente. El rango de ancho común es de 10 a 600 mm y también se puede personalizar según el equipo de producción de cables y los procesos de envoltura.
P: ¿Cuáles son los requisitos de los bordes para las tiras de aluminio utilizadas en el blindaje de cables?
R: Los bordes deben estar limpios, libres de rebabas, grietas y bordes curvados evidentes. Para líneas de producción de envoltura de alta velocidad, se recomienda utilizar tiras de aluminio con pocas rebabas o sin rebabas para evitar rayar la funda del cable o provocar la rotura de la tira.
P: ¿Se pueden proporcionar informes de prueba?
R: Sí. Se pueden proporcionar certificados de materiales, informes de composición química, informes de propiedades mecánicas, informes de inspección dimensional e informes de pruebas de terceros de acuerdo con los requisitos del cliente.
