ContactoEn la ingeniería moderna de energía y comunicaciones, los cables no sólo necesitan conducir electricidad, sino que también deben mantener un funcionamiento estable durante mucho tiempo en entornos complejos. El blindaje de cables tradicional suele utilizar tiras de acero galvanizado. Sin embargo, en cables de CA unipolares de sección grande, la tira de acero, como material magnético, puede generar importantes pérdidas por corrientes parásitas, provocando el calentamiento del cable y reduciendo la eficiencia de la transmisión. Por lo tanto, las tiras de aleación de aluminio no magnéticas se han convertido en una solución alternativa.
Entre muchas aleaciones de aluminio, la tira de aluminio 5052, una aleación de aluminio antioxidante de la serie Al-Mg, se destaca por su rendimiento integral, que incluye alta resistencia, resistencia a la corrosión y propiedades livianas.
Introducción del producto de la tira de aluminio 5052
La tira de aluminio 5052 pertenece a la aleación de aluminio y magnesio de la serie 5xxx, con el magnesio como principal elemento de aleación. Tiene resistencia media, excelente resistencia a la corrosión y buen rendimiento de procesamiento y conformado. En comparación con las tiras de aluminio puro 1060, las tiras de aluminio 5052 tienen mayor resistencia; En comparación con las tiras de acero, es más liviano y ofrece una mejor resistencia a la corrosión.
La tira de aluminio 5052 especialmente utilizada para blindaje de cables se suministra principalmente en temple H24 (semidura). Después del tratamiento de estabilización y laminación en frío, logra un equilibrio entre resistencia y tenacidad, lo que lo hace adecuado para líneas de producción de envoltura de alta velocidad.

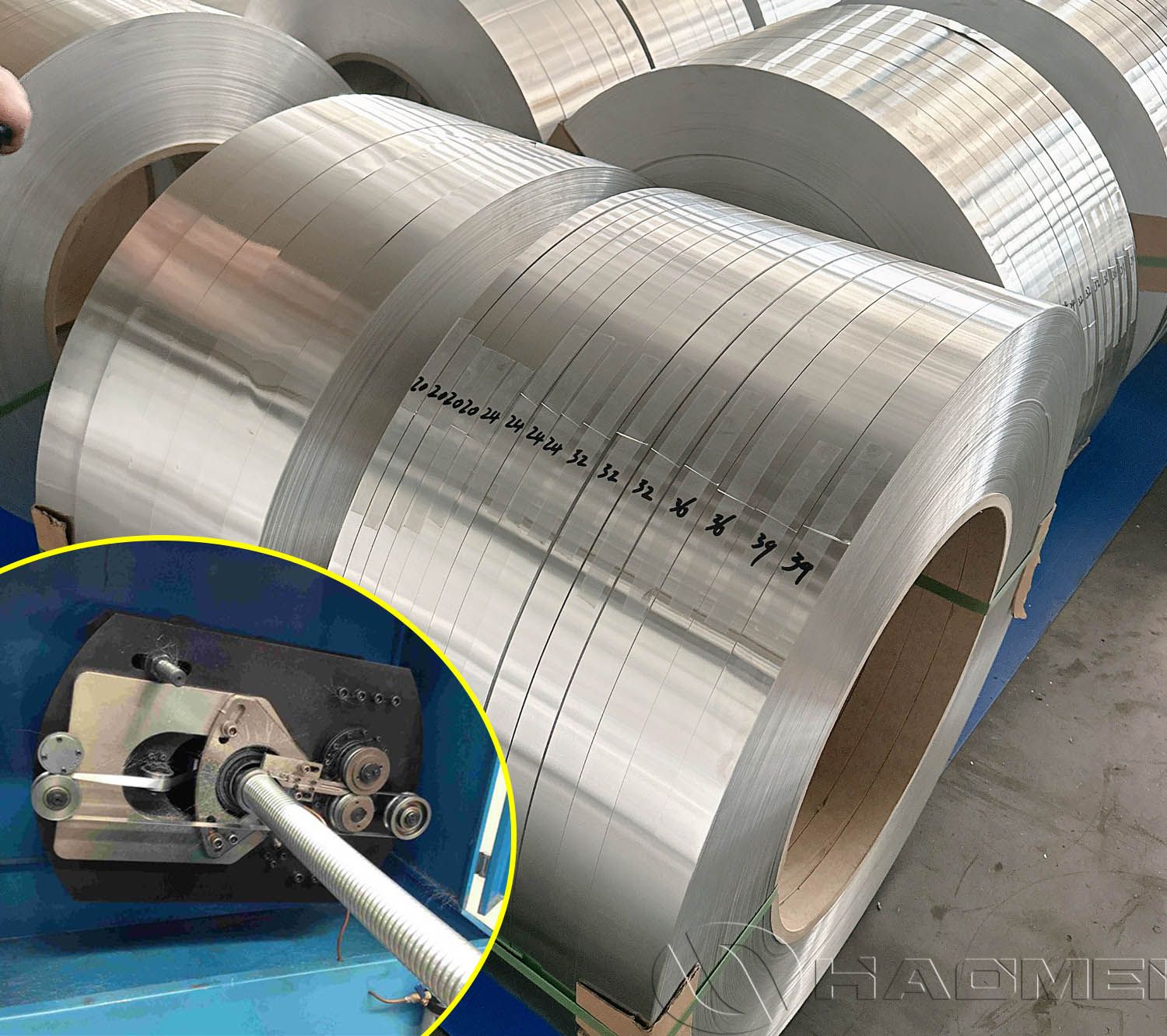

En el blindaje de cables, la tira de aluminio 5052 suele suministrarse en forma de bobina. Después del corte, recocido, tratamiento de superficies y otros procesos, se utiliza para envoltura en espiral, envoltura longitudinal o estructuras de armadura entrelazadas en la capa exterior de cables. Protege el núcleo del cable, mejora la resistencia a la compresión y al impacto y mejora la adaptabilidad ambiental.
Composición química (%)
| Aleación | Y | fe | Cu | Minnesota | magnesio | cr | zinc | De | Otro: cada uno | Otros:Total | Alabama |
| 5052 | 0,25 | 0,4 | 0.1 | 0.1 | 2.2-2.8 | 0,15-0,35 | 0.1 | - | 0,05 | 0,15 | resto |
¿Por qué se necesita una tira de aluminio 5052 para el blindaje de cables?
1. Ligero
La densidad del aluminio es aproximadamente un tercio de la del acero. El uso de tiras de aluminio 5052 como material de blindaje del cable puede reducir significativamente el peso total del cable.
2. Resistencia a la corrosión
Debido a que la tira de aluminio 5052 contiene magnesio, su superficie puede formar una película de óxido densa y estable, proporcionando buena resistencia al aire húmedo, el agua de lluvia, la niebla salina y ciertos ambientes industriales.
3. Formabilidad
La tira de aluminio 5052 tiene buena plasticidad y ductilidad, lo que le permite cumplir con requisitos de procesos como envoltura, estampado y conformado entrelazado en líneas de producción continua de alta velocidad.
4. Fuerza moderada
La tira de aluminio tiene una resistencia a la tracción relativamente alta y una buena resistencia al impacto, lo que proporciona una protección mecánica confiable para los cables.
5. No magnético
A diferencia de la fleje de acero, el aluminio es un material no magnético. Para cables de CA de un solo núcleo o aplicaciones con requisitos de rendimiento electromagnético, el blindaje de tiras de aluminio puede reducir las pérdidas por corrientes parásitas y el calentamiento causado por materiales magnéticos.
6. Buena calidad superficial
La tira de aluminio 5052 tiene una apariencia plateada brillante. Después de un tratamiento de limpieza y laminado adecuado, la superficie queda plana, limpia y libre de manchas de aceite y rayones evidentes, lo que ayuda a mejorar la calidad general de los productos de cable.
7. Ecológico y reciclable
El aluminio tiene un alto valor de reciclaje y puede reutilizarse, lo que responde a la tendencia de desarrollo de la fabricación ecológica y la producción con bajas emisiones de carbono.
Parámetros técnicos del producto
| Artículo | Rango de parámetros |
| Aleación | 5052 |
| Temperamento | O/H24, etc. |
| Rango de espesor | 0,1 mm – 3,0 mm |
| Tolerancia de espesor | ±0,03 milímetros |
| Rango de ancho | 10 mm – 1600 mm, se puede cortar |
| Tolerancia de ancho | ±0,5mm |
| Rango de longitud | Personalizado |
| Diámetro interior | 150 mm / 300 mm / 400 mm, personalizable |
| Condición de la superficie | Superficie brillante/desengrasada/superficie limpia |
| Condición del borde | Borde cuadrado recto y plano sin rebabas, sin grietas. |
| Método de procesamiento | Laminación en frío + recocido de precisión |
Propiedades mecánicas (H24)
| Propiedad | Rango de valores |
| Resistencia a la tracción (Rm) | 170 – 305MPa |
| Límite elástico (Rp0,2) | ≥ 65MPa |
| Elongación (A50) | 3% – 12%, dependiendo del temperamento |
| Dureza (HV) | 45 – 90 |
Parámetros físicos
| Artículo | Parámetro |
| Densidad | 2,68 g/cm³ |
| Conductividad térmica | ~138 W/m·K |
| Conductividad eléctrica | Alrededor del 35 % del SIGC |
| Punto de fusión | 607–650°C |
Aplicaciones típicas de la tira de aluminio 5052 en armaduras de cables
Transmisión de potencia
Utilizado para cables de media tensión en redes de distribución urbana y parques industriales. Puede reemplazar la armadura de tiras de acero tradicional, reducir el peso del cable y simplificar la instalación.
Cables ópticos de comunicación
Se utiliza para cables ópticos enterrados directamente en exteriores. La tira de aluminio 5052 proporciona protección mecánica liviana y resistencia al daño de los roedores.
Ingeniería Marina
Se utiliza para cables compuestos submarinos y cables de plataformas de energía eólica marina. La resistencia a la corrosión del agua de mar del 5052 funciona especialmente bien en estas aplicaciones.
Industria petroquímica
En entornos inflamables y explosivos, la armadura de aluminio no magnética ayuda a evitar la generación de chispas y al mismo tiempo resiste gases corrosivos.
Estructuras de blindaje de cables convencionales
| Armadura entrelazada | La tira de aluminio está preformada en forma de "S" y luego se envuelve y entrelaza en espiral. Ofrece una gran resistencia al impacto y flexibilidad, lo que lo hace adecuado para cables de alimentación. |
| Envoltura en espiral | La tira se enrolla en espiral alrededor del cable. Esta estructura es simple y rentable, adecuada para cables de comunicación y control. |
| Envoltura longitudinal | La tira se envuelve longitudinalmente y luego se suelda o se sella. Proporciona excelente resistencia a la humedad y rendimiento de blindaje, lo que lo hace adecuado para cables submarinos y cables utilizados en ambientes de alta humedad. |
Tira de aluminio 5052 frente a otros materiales de blindaje
| Propiedad | Tira de aluminio 5052 | Tira de acero galvanizado | Tira de aluminio puro (1060) | Tira de acero inoxidable |
| Densidad (g/cm³) | 2,68 | 7,85 | 2.70 | 7,90 |
| Peso relativo | Luz, línea de base | 2,9 veces más pesado | Similar | 2,9 veces más pesado |
| Resistencia a la tracción (MPa) | 230–290 | 300–450 | 60-100 | 500+ |
| Resistencia a la corrosión | Excelente | Regular, pobre después del daño del recubrimiento | Bien | Excelente |
| Magnetismo | No magnético | Magnético | No magnético | Magnético para la mayoría de los grados. |
| Costo | Medio | Bajo | Medio | Alto |
| Procesabilidad | Excelente | Promedio, fácil de recuperarse | Excelente | Pobre |
¿A qué deben prestar atención los clientes al comprar tiras de aluminio 5052 para blindaje de cables?
Al elegir un proveedor de tiras de aluminio 5052, se recomienda centrarse en los siguientes aspectos:
Si se admite el corte longitudinal personalizado
El blindaje de cables tiene altos requisitos de precisión del ancho, por lo que el proveedor debe tener una capacidad de corte estable.
Si se pueden proporcionar certificados de materiales
Estos incluyen documentos de prueba para el grado de aleación, el temperamento, las propiedades mecánicas, la composición química y otros datos.
Si el tratamiento de superficies y bordes cumple con los requisitos
Se debe prestar especial atención a los problemas de las bobinas, como rebabas, desplazamiento telescópico, desalineación y bobinas colapsadas.
Si la estabilidad de los lotes es confiable
La producción de cables suele ser un proceso continuo y la estabilidad del material afecta directamente la eficiencia de la producción.
Si el embalaje es adecuado para el transporte a larga distancia
Las bobinas de tiras de aluminio deben embalarse adecuadamente contra la humedad, las colisiones y la oxidación para evitar daños durante el transporte.
HAOMEI Aluminio 5052 Suministro de tiras de aluminio
HAOMEI Aluminium Co., Ltd. suministra tiras de aluminio 5052 con especificaciones de espesor completas. El ancho se puede cortar según los requisitos del pedido. Proporcionamos diversos materiales de tiras de aluminio para cables armados durante todo el año, incluidas tiras de aluminio 5154, tiras de aluminio 3003, tiras de aluminio 5052, tiras de aluminio 5154A y más.
Además, HAOMEI Aluminium también suministra láminas de aluminio, bobinas de aluminio, láminas de aluminio gofradas y otros productos de aluminio.
