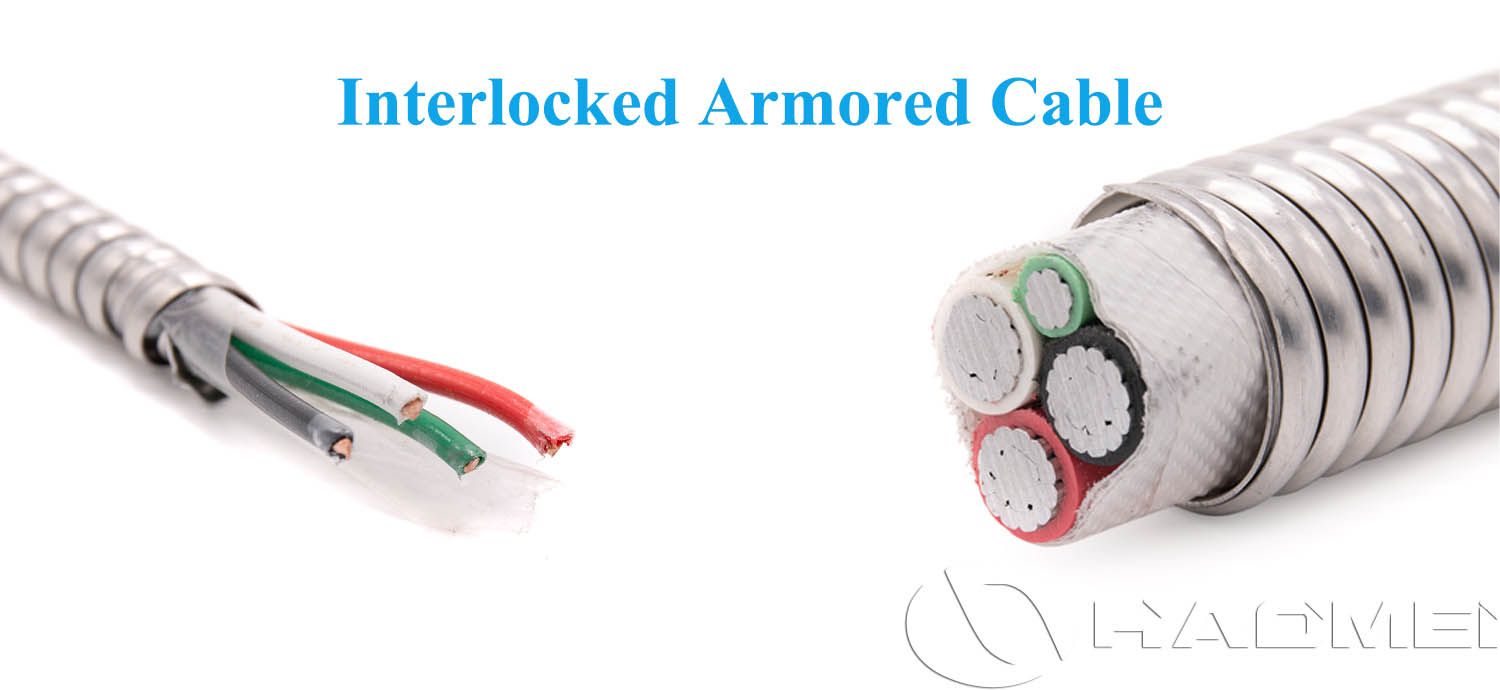

ContactoEn los sistemas modernos de transmisión y distribución de energía y señales, los cables blindados desempeñan un papel crucial como "arterias subterráneas" de la infraestructura. La cinta de aleación de aluminio, con sus ventajas de estructura liviana, propiedades no magnéticas, resistencia a la corrosión y desempeño de alto costo, ha reemplazado gradualmente a la cinta de acero galvanizado tradicional en muchas aplicaciones.
Entre varios materiales de aleación de aluminio, las tiras de aleación de aluminio 3003 y las tiras de aleación de aluminio 5052, como dos aleaciones representativas no tratables térmicamente, se utilizan ampliamente en la capa de armadura de cinta metálica de cables blindados entrelazados.

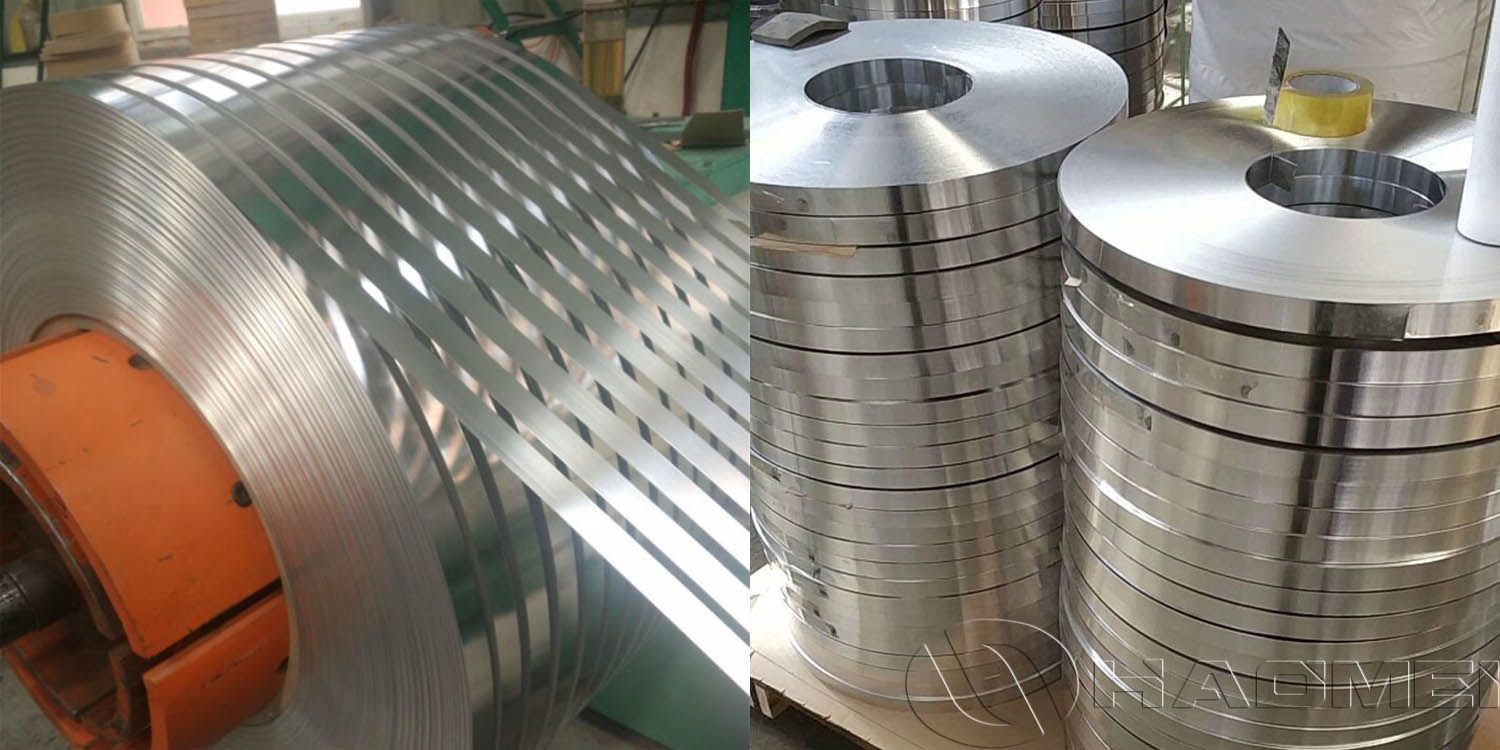

¿Por qué elegir tiras de aluminio para la capa metálica de cables blindados entrelazados?
El proceso de fabricación de armaduras entrelazadas es altamente especializado. Una máquina blindadora forma y entrelaza continuamente una tira de aluminio alrededor del núcleo del cable, creando una capa protectora de metal firmemente adherida. Esta estructura entrelazada impone altos requisitos a las propiedades físicas de la tira de aluminio.
Excelente formabilidad y resistencia a la fatiga: durante el conformado entrelazado, la tira de aluminio sufre una flexión severa en frío y un entrelazado inverso. Por lo tanto, el material debe tener un buen alargamiento para garantizar que no se agriete en los bordes ni se deforme durante el entrelazado a alta velocidad.
Resistencia moderada: La tira de aluminio debe proporcionar suficiente protección mecánica y resistencia a la compresión, pero no debe ser demasiado dura. Si el material es excesivamente duro, la flexibilidad general del cable se reducirá, lo que dificultará su flexión y su instalación.
Excelente resistencia a la corrosión: los cables suelen estar expuestos a ambientes húmedos, niebla salina, condiciones subterráneas o atmósferas industriales durante largos períodos. Como primera barrera protectora, la capa de armadura debe tener una fuerte resistencia a la oxidación y a la corrosión.
Buena calidad de la superficie: la superficie de tira de aleación de aluminio para blindados entrelazados Los cables deben ser planos y limpios, sin manchas evidentes de aceite, puntos de oxidación, abolladuras, rayones, grietas, inclusiones u otros defectos. Una buena calidad de la superficie no sólo favorece un conformado suave sino que también ayuda a mejorar la apariencia y la vida útil del cable.
Tira de aluminio 3003
La tira de aluminio 3003 pertenece a la serie de aleaciones de aluminio y manganeso Al-Mn. La adición de manganeso le confiere una resistencia ligeramente superior a la del aluminio puro de la serie 1000 y, al mismo tiempo, conserva una excelente ductilidad. Es una de las aleaciones de aluminio antioxidantes de uso general más utilizadas.
Ventajas principales de la tira de aluminio 3003
(1). Excelente rendimiento de procesamiento y ablandamiento
Después de un tratamiento de recocido adecuado, como el templado H22 o H24, la tira de aluminio 3003 tiene una tendencia a endurecerse por trabajo relativamente baja y se forma muy suavemente. Durante el proceso de entrelazado, sus bordes encajan perfectamente y es menos probable que desarrollen microfisuras por tensión.
(2). Rendimiento de alto costo
Las tiras de aluminio 3003 tienen una tecnología de procesamiento madura, un suministro estable y costos de procesamiento y materia prima relativamente más bajos, lo que los hace altamente económicos para la producción de cables a gran escala.
(3). Buena resistencia a la corrosión
Como aleación de aluminio antioxidante, el 3003 ofrece buena resistencia a la corrosión en ambientes atmosféricos normales, aplicaciones en interiores y condiciones generales de humedad.
Limitaciones de la tira de aluminio 3003
La resistencia mecánica y la dureza del 3003 son moderadas. En entornos que implican alto impacto, fuerte compresión o protección mecánica exigente, su rendimiento protector es ligeramente inferior al de las aleaciones de aluminio de la serie 5000.
Campos de aplicación de la tira de aluminio para cables 3003
La tira de aluminio 3003 es adecuada para:
Cables generales de distribución de energía para edificios;
Cables para edificios comerciales y proyectos residenciales;
Instalación de bandeja portacables interior;
Cables para plantas industriales en general;
Proyectos sensibles al peso, la flexibilidad y el costo;
Aplicaciones donde el ambiente de corrosión no es particularmente severo.
Tira de aluminio 5052
La tira de aluminio 5052 pertenece a la serie de aleaciones de aluminio y magnesio Al-Mg. El magnesio es el principal elemento de refuerzo y también juega un papel clave en la mejora de la resistencia a la corrosión.
En comparación con el 3003, el 5052 ofrece mayor resistencia y mejor resistencia a la corrosión, especialmente en ambientes húmedos, climas marinos y ciertas atmósferas industriales. En el campo del blindaje de cables, la tira de aluminio 5052 se usa más comúnmente en productos de cables de gama media a alta o para entornos especiales.
Ventajas principales de la tira de aluminio 5052
1. Mayor resistencia mecánica
La resistencia a la tracción y el límite elástico del 5052 son significativamente más altos que los del 3003. Esto significa que la capa de armadura entrelazada hecha de tiras de aluminio 5052 tiene una mayor resistencia a la compresión, el impacto y el desgarro.
2. Excelente resistencia a la intemperie y a la corrosión marina
La aleación de Al-Mg funciona extremadamente bien en atmósferas marinas, entornos de niebla salina y condiciones de contaminación industrial. Ayuda a proteger el núcleo del cable de la corrosión ambiental.
3. Excelente resistencia a la fatiga
En lugares donde los cables están sujetos a flexiones o vibraciones frecuentes, como grúas, barcos, puentes, túneles y equipos móviles, es menos probable que las tiras de aluminio 5052 sufran grietas por fatiga del metal.
Campos de aplicación de la tira de aluminio 5052
La tira de aluminio 5052 es adecuada para:
Cables utilizados en zonas costeras;
Cables expuestos a ambientes húmedos, salinos o corrosivos;
Túneles subterráneos de servicios públicos, túneles y proyectos de cables de tránsito ferroviario;
Plantas industriales y entornos químicos;
Cables que requieren mayor resistencia mecánica;
Proyectos de ingeniería clave, como edificios de alta gama, centros de datos, aeropuertos y puertos;
Proyectos con mayores requisitos de vida útil, seguridad y estabilidad.
Principales diferencias entre tiras de aluminio 3003 y 5052
1. Diferentes sistemas de aleaciones
3003 pertenece a la serie de aleaciones de aluminio y manganeso, mientras que 5052 pertenece a la serie de aleaciones de aluminio y magnesio. Los diferentes elementos de aleación determinan sus diferencias en resistencia, resistencia a la corrosión y rendimiento del procesamiento.
2. Diferentes niveles de fuerza
5052 generalmente tiene mayor resistencia que 3003. Si un proyecto requiere una mejor resistencia a la compresión, impacto o daño mecánico externo, 5052 es la opción más adecuada.
3003 tiene una resistencia moderada y es más adecuado para aplicaciones generales. Puede cumplir con los requisitos básicos de protección manteniendo una excelente formabilidad.
3. Formabilidad diferente
La tira de aluminio 3003 tiene mejor plasticidad y es más fácil de formar. Tiene una mayor adaptabilidad a diferentes equipos de blindaje y condiciones de procesamiento.
5052 también tiene un buen rendimiento de procesamiento, pero debido a su mayor resistencia, requiere una selección de temperamento más razonable y un control más estricto de los parámetros del equipo durante el conformado.
4. Diferentes resistencias a la corrosión
Ambas aleaciones ofrecen buena resistencia a la corrosión, pero la 5052 funciona mejor en ambientes húmedos, con niebla salina y atmosféricos marinos. Si el cable se utiliza durante mucho tiempo en un entorno con alto riesgo de corrosión, se debe dar prioridad al 5052.
5. Diferentes costos
La tira de aluminio 3003 es generalmente más económica y adecuada para la producción a gran escala de cables convencionales. 5052 tiene un costo más alto y es más adecuado para productos de cable de alto rendimiento, alto valor agregado o para entornos especiales.
3003 vs 5052: Comparación de rendimiento horizontal
Para mostrar claramente los escenarios de aplicación adecuados de los dos materiales, a continuación se muestra una comparación multidimensional de tiras de aluminio 3003 y 5052 en templados trabajados en frío similares, como H22/H24.
| Parámetro | Tira de aleación de aluminio 3003 | Tira de aleación de aluminio 5052 | Interpretación técnica e impacto de la aplicación |
| Resistencia a la tracción | Aprox. 140–160 MPa | Aprox. 230–250 MPa | 5052 es aproximadamente entre un 56% y un 77% más resistente y ofrece mejor compresión y resistencia al impacto. |
| Fortaleza | Aprox. 115MPa, H24 | Aprox. 150 MPa, H24 | 5052 tiene una mayor resistencia a la deformación permanente y proporciona una estructura de armadura más estable. |
| Alargamiento / Plasticidad | Aprox. 20%–28% | Aprox. 15%–22% | 3003 tiene mejor plasticidad y es adecuado para radios de curvatura más pequeños o entrelazados más estrechos. |
| Resistencia a la corrosión | Bueno, adecuado para agua dulce y ambientes húmedos. | Excelente, adecuado para entornos marinos e industriales. | 5052 tiene una mayor resistencia a la niebla salina y a la corrosión bajo tensión, lo que da como resultado una vida útil más larga. |
| Conductividad eléctrica/térmica | Más alto, aprox. 44% SIGC | Más abajo, aprox. 35% SIGC | 3003 proporciona una mejor disipación del calor y es adecuado para blindaje o cables generadores de calor. |
| Presupuesto de costos | Costo base más bajo | Más alto, generalmente entre un 15% y un 25% más | 3003 ofrece una mejor rentabilidad y es adecuado para proyectos civiles a gran escala. |
| Temperamento típico | O, H22, H24 | O, H32, H34 | Ambos están disponibles en múltiples temperamentos para cumplir con los diferentes requisitos del proceso de conformado. |
Selección de temperamento para tiras de aluminio utilizadas en cables blindados entrelazados
El grado de aleación de la tira de aluminio es importante, pero el temperamento es igualmente crítico. Los temples comunes incluyen H14, H24, H32, H34, etc. Los diferentes temples corresponden a diferentes niveles de dureza, resistencia y alargamiento.
Para cables armados entrelazados, la tira de aluminio no debe ser ni demasiado blanda ni demasiado dura.
Si el material es demasiado blando, puede reducir la capacidad de soporte y el rendimiento de protección mecánica de la capa de armadura. Si el material es demasiado duro, aumentará la dificultad de conformado y puede causar grietas en los bordes o un entrelazado deficiente.
Por lo tanto, al seleccionar tiras de aluminio para armadura entrelazada, el fabricante de cables debe considerar el equipo de armadura, el diámetro del cable, el espesor de la tira, el ancho de la tira, la velocidad de formación, el radio de curvatura y los requisitos de rendimiento final.
Influencia de la calidad de la tira de aluminio en los cables blindados entrelazados
1. La precisión del espesor afecta la resistencia de la armadura
El espesor de la tira de aluminio afecta directamente la resistencia de la capa de armadura y el diámetro exterior del cable. Si el grosor es demasiado fino, la capacidad protectora de la armadura disminuirá. Si es demasiado grueso, aumentarán la dificultad de conformado, el peso del cable y el costo de producción.
2. La precisión del ancho afecta la estabilidad del entrelazado
La estructura de armadura entrelazada se basa en el acoplamiento mutuo de los bordes de la tira de aluminio. El ancho inestable puede provocar una estanqueidad inconsistente del entrelazado, lo que afecta tanto la apariencia del cable como el rendimiento mecánico.
3. La calidad de los bordes afecta la seguridad
Las rebabas, grietas o bordes curvados pueden rayar la estructura interna del cable o dañar el equipo de blindaje durante la producción a alta velocidad. Por lo tanto, las tiras de aluminio deben cortarse con alta precisión para garantizar bordes limpios, lisos y sin rebabas.
4. El estado de la superficie afecta el procesamiento y la vida útil
Los rayones superficiales, las manchas de oxidación, las manchas de aceite, las abolladuras y otros defectos pueden afectar la apariencia de la capa de armadura y pueden convertirse en puntos de partida para la corrosión o el agrietamiento. Las tiras de aluminio de alta calidad deben tener una superficie uniforme, limpia y plana.
5. La calidad de la bobina afecta la eficiencia de la producción
El blindaje entrelazado suele ser un proceso de producción continuo. Las bobinas de tiras de aluminio deben enrollarse cuidadosamente con una tensión uniforme, sin bobinas colapsadas, bobinas sueltas ni bordes ondulados obvios. La mala calidad de la bobina puede provocar tiempos de inactividad, roturas de tiras, desviaciones y reducción de la eficiencia de producción.
¿Cómo elegir el material de tira de aluminio adecuado?
En la selección real de materiales, no es correcto asumir simplemente que "5052 es siempre mejor que 3003", ni es aconsejable elegir 3003 sólo por el costo. El enfoque correcto es evaluar exhaustivamente la aplicación del cable, el entorno de instalación, los requisitos de protección mecánica y el presupuesto.
Cuándo elegir la tira de aluminio 3003
Si el cable se utiliza principalmente en edificios comunes, sistemas de distribución de energía en interiores o entornos industriales en general, y no existen requisitos particularmente estrictos de resistencia mecánica o resistencia a la corrosión, la tira de aluminio 3003 suele ser la opción más económica y estable.
Tiene una excelente formabilidad, alta eficiencia de producción, resistencia moderada y costo razonable, lo que lo hace adecuado para la producción a gran escala.
Cuándo elegir la tira de aluminio 5052
Si el cable se utiliza en áreas costeras, ambientes subterráneos húmedos, sistemas de tránsito ferroviario, túneles o ambientes industriales corrosivos, o si el proyecto tiene requisitos más altos de resistencia mecánica, durabilidad y seguridad, la tira de aluminio 5052 tiene más ventajas.
Aunque su costo es mayor, puede mejorar significativamente el rendimiento protector y la vida útil de la capa de armadura del cable.
Para los fabricantes de cables, se recomienda evaluar las características de estos dos materiales según el entorno de instalación específico del cliente, como entierro directo, instalación de conductos o instalación aérea, así como el nivel de voltaje y el presupuesto de costos.
