ContactoAntecedentes de desarrollo
La armadura entrelazada se forma enrollando una tira de aleación de aluminio de la serie 5000, como 5052, 5154 o 5154A, y luego entrelazándola en forma de "S". La armadura entrelazada es una estructura protectora exterior común para cables con revestimiento no metálico y se usa ampliamente en varios tipos de cables.
Los cables blindados entrelazados se han utilizado durante más de 40 años en países occidentales desarrollados como Estados Unidos y Canadá. Se utilizan especialmente en cables armados entrelazados resistentes al fuego, que están diseñados para entornos estrictamente resistentes al fuego. Dichas aplicaciones tienen requisitos claros para el rendimiento eléctrico, la resistencia al fuego y la seguridad de las uniones intermedias en cables armados entrelazados.

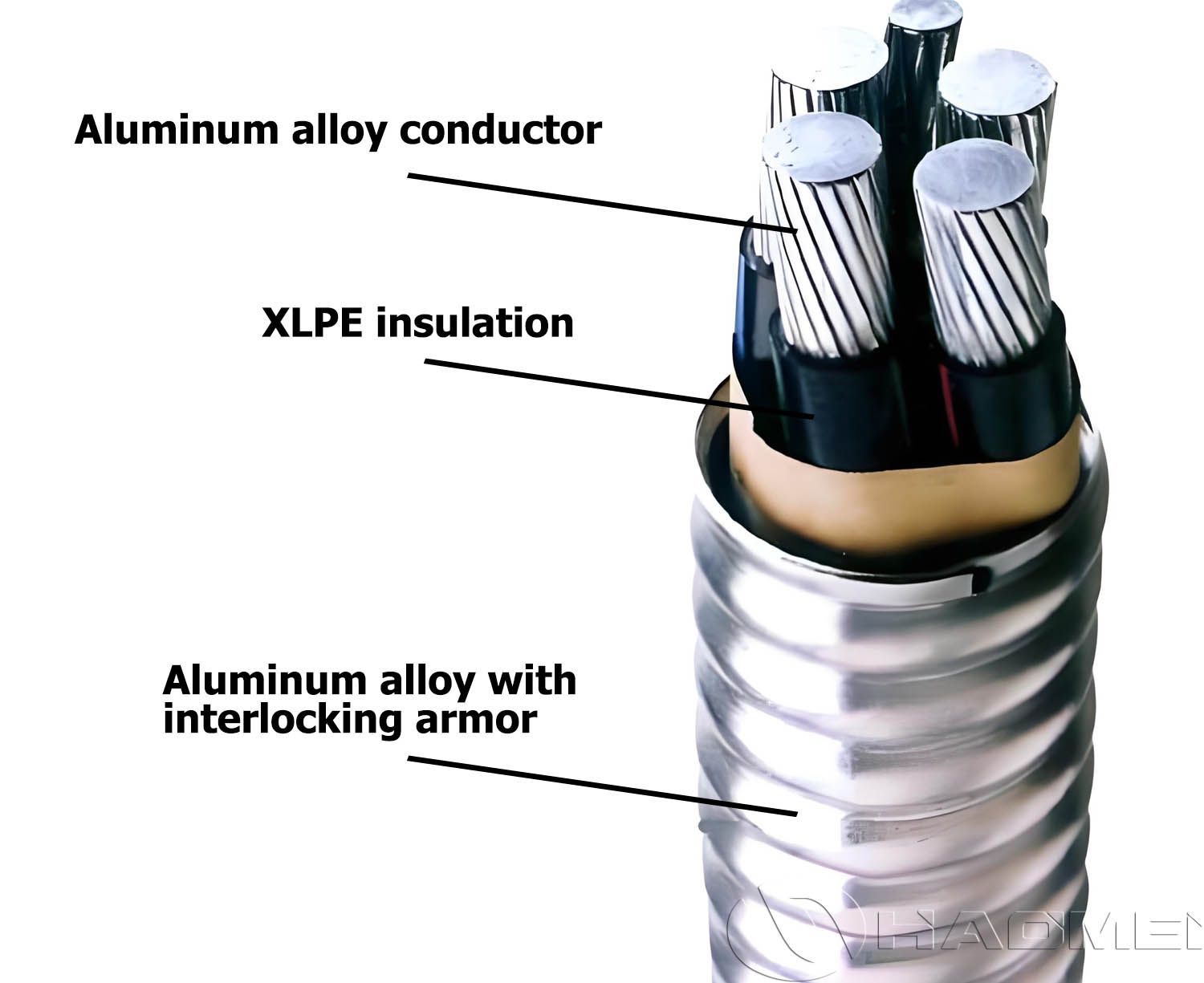

Comprender la función de la capa de armadura entrelazada
La tecnología de armadura entrelazada de aleación de aluminio utiliza equipos especiales para envolver y entrelazar en espiral tiras de aluminio en forma de "Z" o "S", formando un tubo de metal que combina rigidez y flexibilidad. Esta estructura le da al cable tres ventajas principales:
Alta resistencia a la compresión y al impacto
La estructura entrelazada única puede resistir eficazmente daños mecánicos externos y proteger el núcleo aislado de daños por aplastamiento o impacto.
Excelente rendimiento de flexión
En comparación con la cinta de acero, el radio de curvatura del cable blindado entrelazado puede ser tan pequeño como 7 veces el diámetro exterior del cable. Esto no sólo facilita la instalación en bandejas de cables o tuberías estrechas, sino que también reduce en gran medida la dificultad de construcción.
Fuerte barrera ignífuga
En caso de incendio, esta densa capa de armadura metálica puede aislar eficazmente las llamas y evitar que la capa de aislamiento interno se derrita o se caiga debido a las altas temperaturas, lo que garantiza un suministro de energía continuo.

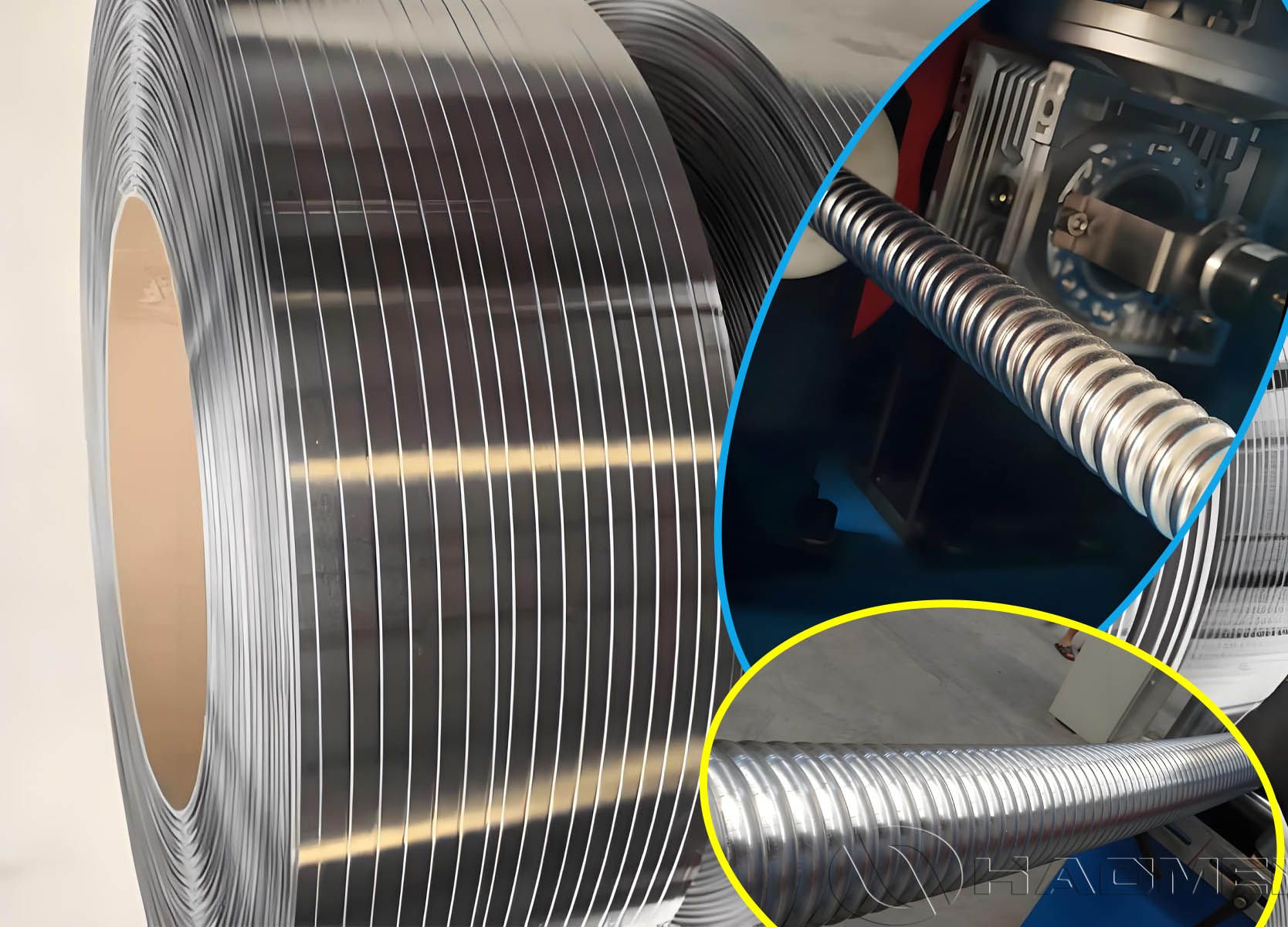

Tira de aleación de aluminio para cable blindado entrelazado: 5052 y 5154
Tira de aluminio 5052
La tira de aluminio 5052 es un material de aleación de aluminio y magnesio ampliamente utilizado con buena resistencia a la corrosión, soldabilidad y formabilidad. Su resistencia es mayor que la del aluminio puro y también ofrece buena plasticidad y estabilidad de procesamiento. Es adecuado para su uso como tira de armadura de cables, tira de aluminio para aislamiento de tuberías, material de transporte, componentes estructurales mecánicos y más.
Cuando se utiliza para armaduras entrelazadas de cables resistentes al fuego, la tira de aluminio 5052 ofrece las siguientes ventajas:
Buena resistencia a la corrosión
Fuerza moderada
Rendimiento estable de doblado y conformado
Calidad de la superficie fácil de controlar
Adecuado para producción en masa continua
Buen equilibrio entre coste y rendimiento.
Para la mayoría de los cables resistentes al fuego convencionales y cables armados entrelazados, la tira de aluminio 5052 es una opción económica y madura.
Características de la tira de aluminio 5154
La tira de aluminio 5154 también pertenece a la serie de aleaciones de aluminio y magnesio. En comparación con el 5052, el 5154 generalmente tiene un mayor contenido de magnesio, por lo que tiene un mejor rendimiento en términos de resistencia y resistencia a la corrosión. Es adecuado para productos de cable que requieren mayor resistencia de armadura, durabilidad y resistencia ambiental.
Cuando se utiliza para armaduras entrelazadas de cables resistentes al fuego, la tira de aluminio 5154 ofrece principalmente las siguientes ventajas:
Fuerza relativamente mayor
Mejor resistencia a la corrosión
Adecuado para entornos complejos
Estructura estable después de la formación.
Mayor capacidad de protección de armadura
En escenarios de aplicación como tránsito ferroviario, túneles subterráneos de servicios públicos, proyectos petroquímicos, edificios costeros y ambientes húmedos, las tiras de aluminio 5154 tienen un excelente valor de aplicación.
¿Por qué se utilizan comúnmente tiras de aluminio 5052/5154 para armaduras entrelazadas de cables resistentes al fuego?
1. Conductividad eléctrica
A diferencia de la cinta de acero, las tiras de aleación de aluminio 5052/5154 tienen buena conductividad eléctrica. En caso de una falla de cortocircuito, pueden conducir rápidamente la corriente de falla a tierra, protegiendo la seguridad del personal y del equipo.
2. Resistencia a la corrosión
El elemento magnesio en las aleaciones 5052 y 5154 les confiere una resistencia a la corrosión mucho mejor que el aluminio puro. En las pruebas de niebla salina neutra, las tiras de aleación de aluminio de alta calidad muestran índices de corrosión superficial extremadamente bajos. No solo tienen una larga vida útil, sino que también protegen eficazmente los núcleos internos de los cables contra la corrosión externa por ácidos, álcalis y sal.
3. Ligero
En comparación con la cinta de acero, las tiras de aluminio tienen una densidad menor y un peso más liviano. El uso de tiras de aluminio 5052 o 5154 como material de armadura entrelazada para cables puede reducir significativamente el peso total del cable y facilitar el transporte, la instalación y el tendido.
4. Formabilidad
Las tiras de aluminio 5052/5154 no son propensas a agrietarse durante el procesamiento y la estabilidad de sus bordes es buena. Son adecuados para la producción continua de armaduras entrelazadas a alta velocidad y pueden reducir problemas como la rotura de la tira, el agrietamiento de los bordes y la mala conformación.
5. Resistencia y Ductilidad
Las tiras de aluminio 5052 y 5154 proporcionan un buen equilibrio entre resistencia y ductilidad, cumpliendo con los requisitos duales de rendimiento mecánico y rendimiento de procesamiento para capas de armadura entrelazadas.
6. Aspecto suave
Las tiras de aluminio de alta calidad producidas por HAOMEI Aluminium tienen superficies planas y limpias, sin manchas de aceite, rayones, hendiduras, manchas de oxidación u otros defectos evidentes.
7. Propiedad no magnética
Las aleaciones de aluminio 5052/5154 son materiales no magnéticos, lo que elimina por completo la pérdida por histéresis.
Parámetros técnicos del producto
| Artículo | Especificación |
| Grado de aleación | 5052, 5154 |
| Temperamento | O, H12, H14, H16, H18, etc., personalizables |
| Espesor | 0,20 mm–1,00 mm |
| Ancho | 10 mm–80 mm |
| Diámetro interior | 150 milímetros, 300 milímetros, 400 milímetros, 500 milímetros, etc. |
| Diámetro exterior | Personalizado según los requisitos de equipamiento y transporte del cliente. |
| Condición de la superficie | Brillante, plano, limpio, sin manchas de aceite, puntos negros, hendiduras ni rayones evidentes. |
| Calidad de borde | Prolijamente cortado, sin rebabas obvias, bordes agrietados, muescas o bordes rizados. |
| Método de procesamiento | Corte de precisión, retroceso de longitud fija, tratamiento de recocido, embalaje protector |
| Aplicaciones principales | Armadura entrelazada de cable resistente al fuego, cable blindado flexible, capa protectora de metal de cable especial |
| Cantidad mínima de pedido | 1 a 3 toneladas |
Propiedades mecánicas
| Propiedad | Tira de aluminio 5052 | Tira de aluminio 5154 |
| Resistencia a la tracción (MPa) | 180–220 | 190–240 |
| Alargamiento (%) | 10–20 | 8-15 |
| Densidad (g/cm³) | 2,68 | 2,68 |
Referencia de especificación común
Los diferentes tipos de cables resistentes al fuego tienen diferentes requisitos en cuanto al grosor y ancho de la tira de aluminio. Las siguientes son especificaciones comunes como referencia:
| Espesor | Ancho | Dirección de aplicación |
| 0,20 mm–0,30 mm | 10mm–25mm | Cables de tamaño pequeño, cables armados entrelazados de uso liviano |
| 0,30 mm–0,50 mm | 15mm–40mm | Cables convencionales resistentes al fuego, cables armados entrelazados para construcción |
| 0,50 mm–0,80 mm | 20 mm–60 mm | Cables de mediano y gran tamaño, cables con mayores requisitos de protección mecánica |
| 0,80 mm–1,00 mm | 30mm–80mm | Cables de gran diámetro exterior, cables industriales y cables para entornos complejos |
Amplia gama de aplicaciones
Gracias a las numerosas ventajas de las tiras de aleación de aluminio 5052/5154 para cables armados entrelazados, este material se ha utilizado ampliamente en múltiples campos clave:
Proyectos clave de construcción
Edificios residenciales de gran altura, edificios de oficinas, centros comerciales y otros lugares con requisitos de seguridad contra incendios extremadamente altos.
Nuevo sector energético
Transmisión de energía para generación de energía fotovoltaica, generación de energía eólica y pilas de carga de vehículos eléctricos.
Manufactura Industrial
Ambientes hostiles con gases o líquidos corrosivos, como industrias siderúrgicas, químicas y de fabricación de papel.
Infraestructura de transporte
Aeropuertos, metros, estaciones de trenes de alta velocidad y otros lugares públicos densamente poblados.
Papel de la tira de aluminio 5052/5154 en cables resistentes al fuego
Los cables resistentes al fuego están diseñados para mantener la transmisión de energía o señal durante un período determinado en condiciones de incendio. La capa de armadura entrelazada por sí sola no determina la clasificación de resistencia al fuego de un cable. El rendimiento resistente al fuego de un cable suele estar determinado por el conductor, la capa aislante, la capa resistente al fuego, la capa de barrera al oxígeno, el material de la cubierta y la estructura general.
Sin embargo, la capa de armadura entrelazada hecha de tiras de aluminio 5052/5154 proporciona una importante protección externa para los cables resistentes al fuego, haciéndolos más confiables en el uso real.
1. Protección de la estructura interna resistente al fuego
Los cables resistentes al fuego suelen contener cinta de mica, capas aislantes resistentes al fuego, capas aislantes minerales u otras estructuras ignífugas. Si el exterior del cable recibe un impacto, se comprime o se raya, la capa interna resistente al fuego puede dañarse, lo que afecta el rendimiento general del cable. Tira de aleación de aluminio con armadura entrelazada puede reducir eficazmente este riesgo.
2. Mejora de la resistencia a la compresión y al impacto
En las obras de construcción, los cables pueden verse afectados por fuerzas externas como pisoteo, arrastre y colisión de equipos. La capa de armadura metálica puede mejorar la resistencia del cable a daños mecánicos externos y reducir los daños durante la instalación.
3. Mejora de la adaptabilidad al doblado de cables
La estructura de armadura entrelazada se forma mediante el bloqueo continuo de tiras de aluminio. En comparación con las fundas metálicas rígidas tradicionales, tiene mayor flexibilidad. El cable es más fácil de doblar, pasar a través de tuberías y colocar en bandejas de cables, lo que lo hace adecuado para diseños de cableado complejos.
4. Mejora de la vida útil general del cable
La aleación de aluminio y magnesio tiene buena resistencia ambiental y puede reducir los problemas causados por la corrosión y el envejecimiento de la capa de armadura. Especialmente en espacios subterráneos húmedos, túneles, pozos y entornos similares, las tiras de aluminio 5052/5154 ayudan a los cables a mantener una protección externa estable a largo plazo.
Requisitos de calidad del producto
Las tiras de aluminio 5052/5154 para armadura entrelazada de cables resistentes al fuego no solo deben cumplir con los requisitos dimensionales básicos, sino que también deben tener un rendimiento de procesamiento estable. Los listones de aluminio de alta calidad generalmente deben cumplir los siguientes requisitos:
1. Espesor uniforme
El espesor de la tira de aluminio debe permanecer estable para evitar un entrelazado deficiente de la armadura, una resistencia local insuficiente o un diámetro exterior del cable inconsistente causado por un espesor desigual.
2. Ancho preciso
El ancho debe cumplir con los requisitos del equipo de blindaje. Una desviación excesiva del ancho puede causar un enclavamiento inestable, lo que afecta la apariencia del cable y el rendimiento de la protección mecánica.
3. Forma plana
La tira de aluminio no debe tener ondas, arrugas, deformaciones u otros defectos evidentes. Una buena planitud ayuda a garantizar un desenrollado suave, un conformado estable y una mayor eficiencia de producción continua.
4. Bordes prolijos
Los bordes deben estar libres de rebabas obvias, bordes agrietados, muescas y bordes curvados. Una buena calidad de los bordes puede reducir los problemas de producción, como la rotura de la tira, la desviación y el rayado de la funda.
5. Superficie limpia
La superficie debe estar libre de manchas graves de aceite, puntos de oxidación, líneas negras, hendiduras, rayones y otros defectos. La calidad de la superficie estable ayuda a mejorar la apariencia de los cables terminados.
6. Propiedades mecánicas estables
El material debe tener la resistencia y el alargamiento adecuados para una armadura entrelazada. Debe ser fácil de doblar y formar de forma continua, garantizando al mismo tiempo que la capa de armadura tenga suficiente capacidad de protección mecánica.

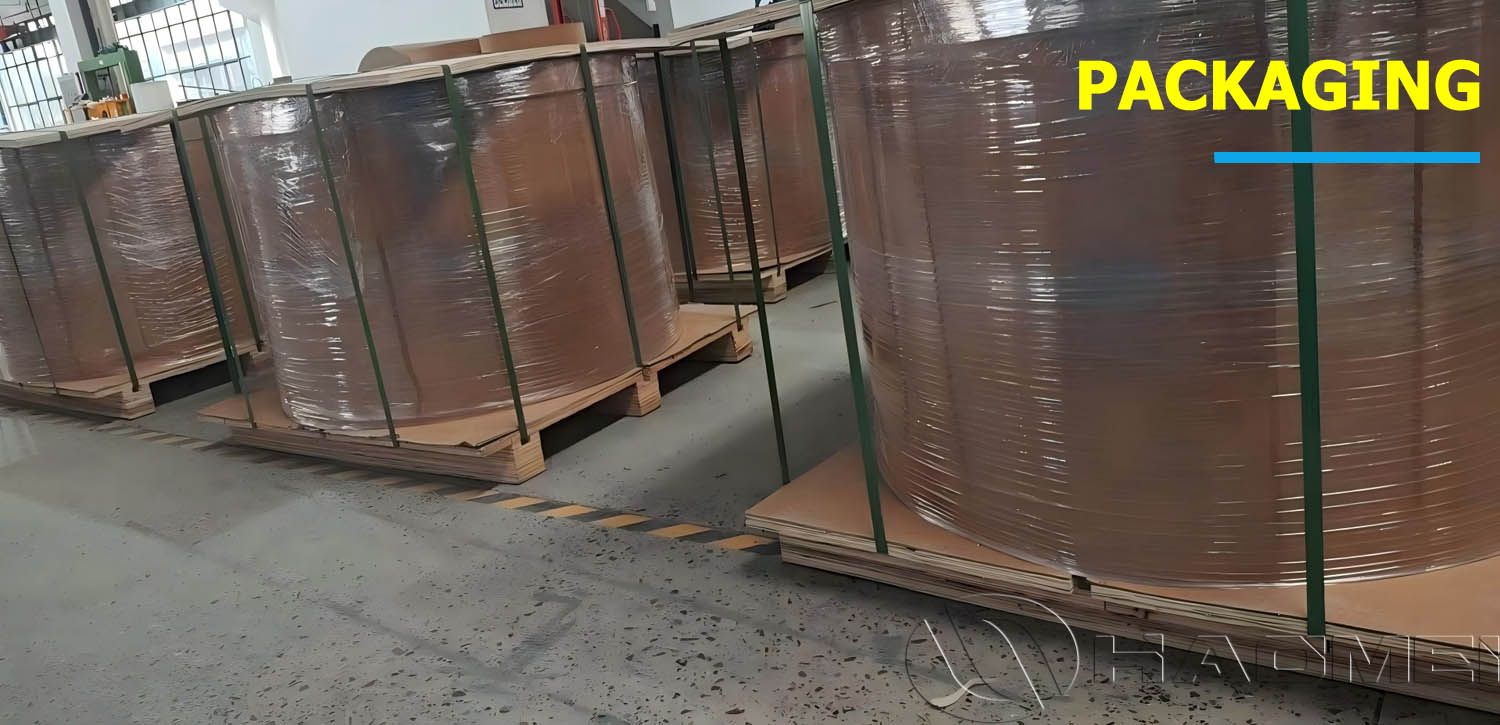

Envío y embalaje
Para evitar la humedad, impactos, daños en los bordes y otros problemas durante el transporte y almacenamiento, generalmente se utiliza embalaje protector para las tiras de aluminio.
Métodos de embalaje: papel resistente a la humedad, película plástica, paletas de madera, cajas de madera, etc.
Protección de la bobina: protección de los extremos, protección de los bordes y protección anticolisión
Preguntas frecuentes
P1: ¿La capa de armadura de aluminio entrelazada ayuda a reducir la interferencia electromagnética?
R: La aleación de aluminio es un material no ferromagnético y no genera pérdida de calor magnética que se encuentra comúnmente en la cinta de acero común. Al mismo tiempo, la capa de metal entrelazada forma una capa conductora completamente cerrada, que proporciona un importante blindaje electrostático y ayuda a proteger las líneas de comunicación circundantes de interferencias.
P2: ¿Cuál es la diferencia entre la tira de aluminio 5052 y la tira de aluminio 5154?
R: Las principales diferencias entre las tiras de aluminio 5052 y las tiras de aluminio 5154 radican en la composición de la aleación, la resistencia y la resistencia a la corrosión.
Generalmente, las tiras de aluminio 5154 tienen un contenido de magnesio relativamente mayor, por lo que su resistencia y resistencia a la corrosión suelen ser mejores que las de las tiras de aluminio 5052. Sin embargo, las tiras de aluminio 5052 tienen las ventajas de un suministro maduro, un rendimiento de procesamiento estable y un costo relativamente moderado.
P3: ¿Qué temperamento se usa comúnmente para tiras de aluminio en armaduras entrelazadas con cables resistentes al fuego?
R: Los templados comunes para las tiras de aluminio con armadura entrelazada de cables resistentes al fuego incluyen el templado O y el templado H. El temple específico debe seleccionarse de acuerdo con el equipo de blindaje del cable, el proceso de conformado, el diámetro exterior del cable y los requisitos de resistencia de la capa de blindaje.
P4: ¿Cuáles son los requisitos de calidad de los bordes para las tiras de aluminio con armadura entrelazada?
R: La tira de aluminio con armadura entrelazada tiene altos requisitos de calidad de los bordes. Los bordes de la tira de aluminio deben estar limpios y lisos, sin rebabas evidentes, bordes agrietados, muescas, bordes curvados u otros defectos.
P5: ¿Se pueden personalizar las tiras de aluminio para armaduras entrelazadas con cables resistentes al fuego?
R: Sí. Las tiras de aluminio 5052/5154 generalmente se pueden personalizar de acuerdo con los requisitos del cliente, incluido el grosor, el ancho, el estado de ánimo, el peso de la bobina, el diámetro interior, la calidad de la superficie, la calidad de los bordes y otras especificaciones.
