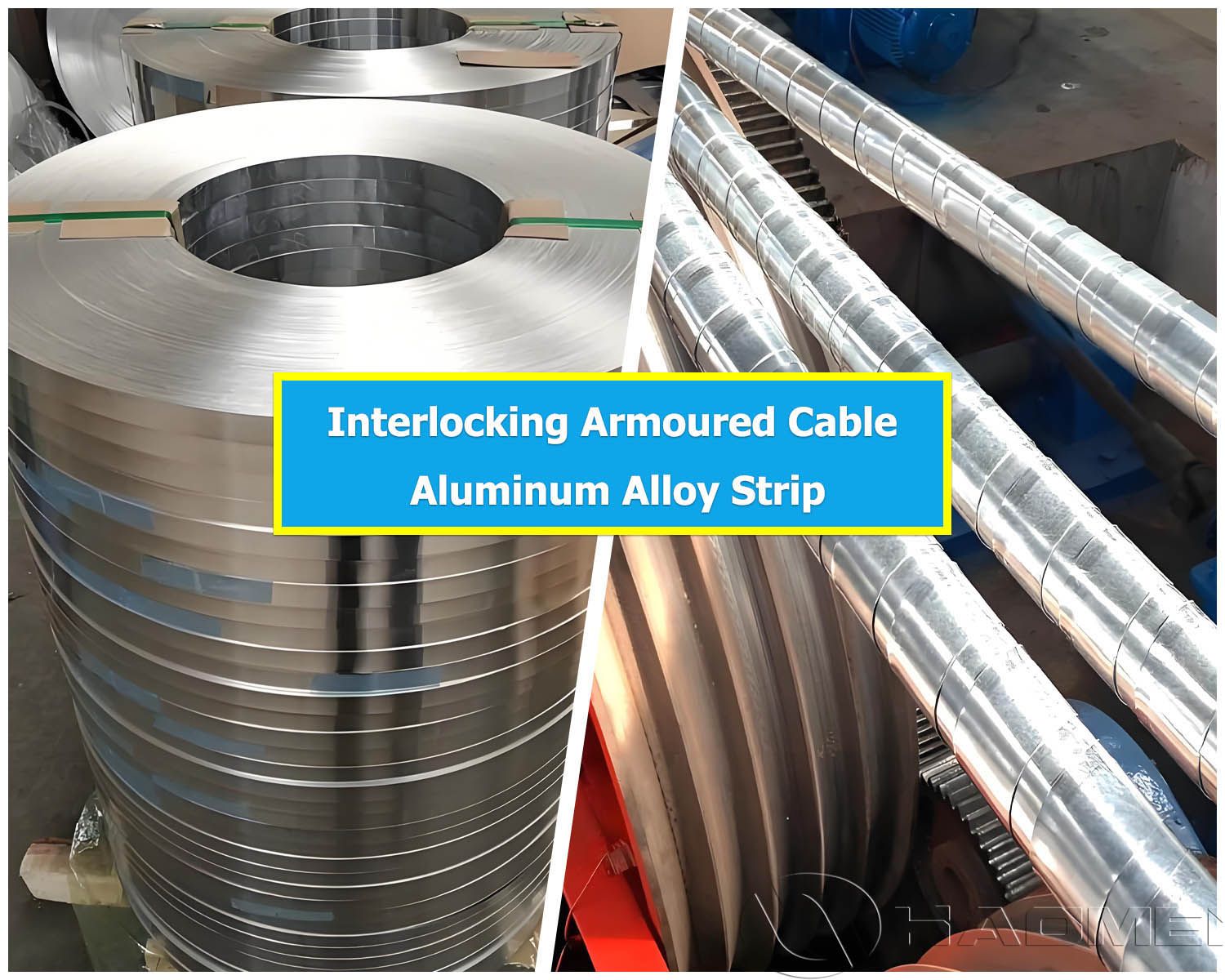

ContactoLa tira de aluminio blindado entrelazado, como material central para la capa de protección exterior de los cables, se usa ampliamente en sistemas eléctricos modernos, industrias petroquímicas, tránsito ferroviario, edificios de gran altura y otros campos debido a su estructura entrelazada única y sus propiedades metálicas livianas.
Las tiras de aluminio blindadas entrelazadas generalmente se fabrican a partir de aleaciones de aluminio de alta calidad, como 5154 y 5052, mediante procesos de laminado de precisión y corte especial. En la máquina blindadora de una línea de producción de cables, la tira de aluminio se forma continuamente y se une vuelta a vuelta en una estructura entrelazada en forma de "S", envolviéndose alrededor del núcleo del cable aislado.
Esta estructura entrelazada única proporciona a los cables una excelente flexibilidad y resistencia de protección mecánica. Es un material indispensable para la fabricación de cables armados entrelazados, como el cable MC estándar americano y el cable TECK90.
Supera con éxito las desventajas del blindaje tradicional con tiras de acero, que ofrece una alta rigidez pero una flexibilidad insuficiente, logrando un equilibrio ideal entre rendimiento de protección y flexibilidad a la flexión.
Aleaciones de aluminio comunes
La tira de aluminio blindada entrelazada generalmente está hecha de materiales de aleación de aluminio. Los grados comunes incluyen:

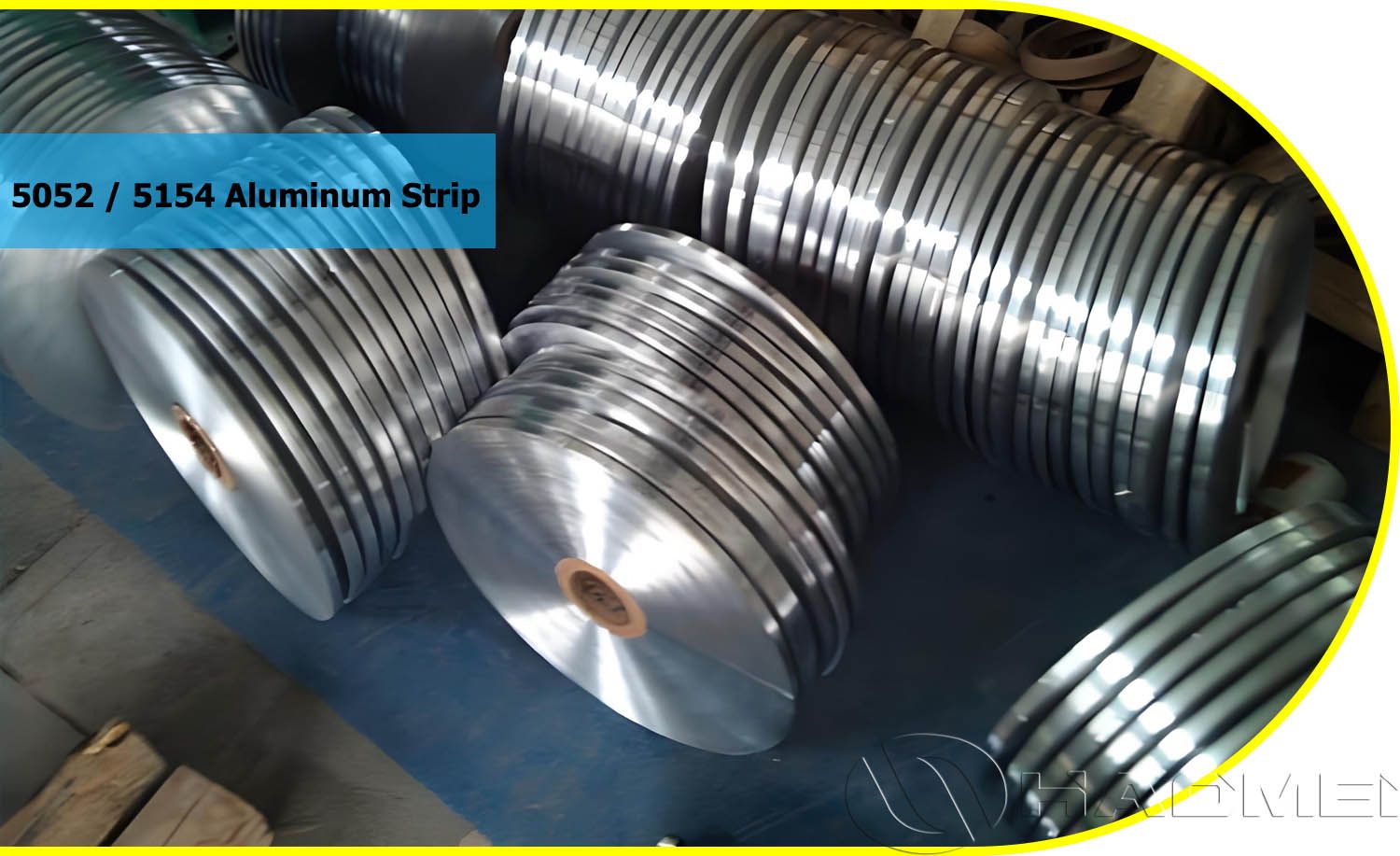

Tira de aluminio blindada entrelazada 5052
La aleación de aluminio 5052, Al-Mg2,5-Cr, contiene entre 2,2% y 2,8% de magnesio y una pequeña cantidad de cromo. Es uno de los grados más maduros y utilizados para cables armados.
Características clave
Excelente resistencia a la corrosión: la densa película de óxido proporciona buena resistencia al suelo, la humedad, los ácidos y álcalis y los ambientes costeros con niebla salina.
Buena conformabilidad: En temperamento O, el material es suave y fácil de envolver. No es propenso a agrietarse durante el blindaje, lo que garantiza un bloqueo hermético y un radio de curvatura pequeño.
Resistencia moderada: Ofrece un buen equilibrio entre protección y dureza, lo que la hace muy versátil.
Aplicaciones típicas
Cables de alimentación: YJLHV, YJLHVS2, ACWU90, etc.
Cables de control y cables de instrumentación.
Cables de construcción para enterramiento directo
Cables de túnel
Cables para energía fotovoltaica y eólica
5154 Tira de aluminio blindada entrelazada
La aleación de aluminio 5154, Al-Mg3.5, contiene entre 3,1% y 3,9% de magnesio, que es más alta que la 5052, lo que proporciona una mejor resistencia.
Características clave
Mayor resistencia: Su resistencia a la tracción es aproximadamente un 20% mayor que la del 5052, lo que ofrece una mayor resistencia a la extrusión y la deformación.
Excelente resistencia a la corrosión: como aleación con alto contenido de magnesio, 5154 tiene una fuerte resistencia a atmósferas industriales, agua de mar y entornos químicos.
Buena soldabilidad: La costura de soldadura tiene alta tenacidad, lo que la hace adecuada para estructuras blindadas que requieren soldadura o conexiones fijas.
Aplicaciones típicas
Cables de alimentación resistentes y de gran sección.
Armadura de cables de alta tensión
Cables de ingeniería offshore
Cables para entornos químicos
Aplicaciones de cables que implican flexión frecuente o instalación con cargas pesadas
Características del producto de la tira de aluminio
1. Excelente resistencia a la corrosión
El aluminio tiene naturalmente una buena resistencia a la oxidación, lo que lo hace especialmente adecuado para ambientes húmedos, subterráneos y costeros. Puede extender efectivamente la vida útil de los cables.
2. Ventaja del peso ligero
En comparación con el blindaje de tiras de acero, las tiras de aluminio son mucho más livianas, lo que puede reducir significativamente el peso total de los cables y facilitar el transporte y la instalación.
3. Buena flexibilidad
La estructura entrelazada permite que el cable mantenga un excelente rendimiento de protección al tiempo que proporciona un mejor rendimiento de flexión, lo que lo hace adecuado para entornos de cableado complejos.
4. Excelente protección mecánica
Puede resistir eficazmente impactos externos, compresión y abrasión, evitando daños al cable durante la instalación y operación.
5. Resistencia a las interferencias electromagnéticas
Hasta cierto punto, las tiras de aluminio pueden proporcionar un rendimiento de blindaje y mejorar la estabilidad de los sistemas de cables.
6. Buena estabilidad térmica
La tira de aluminio mantiene un rendimiento estable dentro de un rango de temperatura de -40 °C a +150 °C, lo que la hace adecuada para diversas condiciones de temperatura ambiente.
7. Ambientalmente sostenible
El aluminio es reciclable y el proceso de producción cumple con los estándares de protección ambiental, lo que respalda el desarrollo ecológico y sostenible.
Parámetros técnicos
| Artículo | Especificación |
| Aleación | 5052, 5154 |
| Temperamento | H14, H24, H19, O temperamento, personalizable |
| Espesor | 0,50 mm–1,20 mm |
| Ancho | 9mm–25mm |
| Longitud | 1000mm-16000mm |
| Resistencia a la tracción | ≥ 120 MPa |
| Alargamiento | ≥ 8% |
| Condición de la superficie | Superficie brillante / recubierta / tratada anticorrosión |
| Calidad de apariencia | Bordes lisos sin rebabas, sin extensión telescópica, sin manchas de aceite evidentes, cabezal de bobina limpio, desenrollado suave sin atascos |
| Aplicaciones | Cables de alimentación, líneas de comunicación, instalación subterránea, etc. |
| Cantidad mínima de pedido | 1 a 3 toneladas |
Especificaciones comunes
| Especificación, mm | Diámetro exterior del cable aplicable, mm | Paso típico, mm |
| 9,5 × 0,60 | φ8-24 | 6.3 |
| 12,7 × 0,65 | φ15–50 | 8.4 |
| 19,0 × 0,70 | φ35–95 | 12.7 |
| 25,4 × 0,80 | ø60–130 | 16.8 |
Escenarios de aplicación
Tira de aleación de aluminio con cable blindado entrelazado ha sido ampliamente utilizado en muchas industrias.
Protección del cable de alimentación: se utiliza como capa de blindaje exterior para líneas de transmisión de energía de alto y bajo voltaje.
Cables de Comunicación: Proporciona protección mecánica para cables ópticos y líneas de telecomunicaciones.
Cables de control industrial: se utilizan para la protección de cables en plantas químicas, acerías, construcción naval y otros campos industriales.
Cables de construcción: Proporciona protección contra incendios y antirrobo para circuitos eléctricos interiores.
Cables para entornos especiales: Ofrece protección integral para cables subterráneos, cables de túneles y cables marinos.
Estructura típica de cable blindado entrelazado

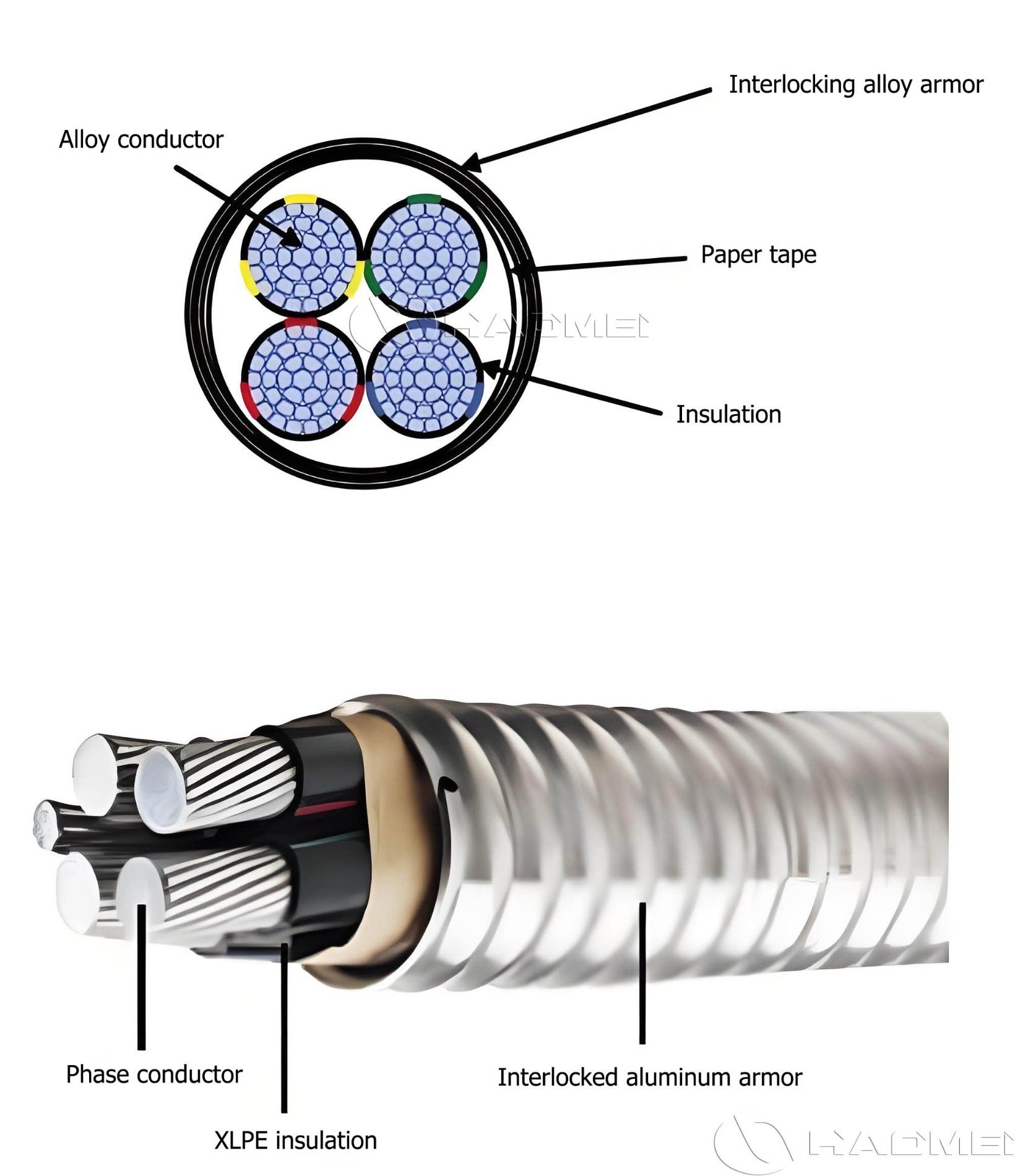

Un cable armado entrelazado completo normalmente consta de las siguientes capas desde el interior hacia el exterior:
Conductor: Conductor de cobre o conductor de aleación de aluminio.
Capa aislante: XLPE, PVC, caucho de silicona cerámico u otros materiales aislantes.
Material de relleno: cuerda de fibra de vidrio, cuerda de relleno de PP y otros materiales para mantener la redondez del cable.
Capa de cinta envolvente: cinta de poliéster o tela no tejida que se utiliza para asegurar el núcleo del cable.
Funda interior, opcional: material de PVC o LSZH.
Capa de armadura entrelazada: tira de aleación de aluminio envuelta en espiral y entrelazada.
Funda exterior: material de PVC, LSZH, CPE o PE.
¿Por qué elegir una tira de armadura de aluminio entrelazada para proteger el cable?
El diseño entrelazado simplifica la instalación
Las posiciones de enclavamiento son precisas y están dispuestas simétricamente. Durante la instalación, es suficiente un simple cierre a presión, sin necesidad de sujetadores adicionales. Esto ahorra tiempo y costes laborales.
Altamente personalizable
El espesor, ancho, largo, tratamiento de la superficie y otros parámetros se pueden personalizar según los requisitos del cliente para satisfacer las necesidades de protección de diferentes tipos de cables.
Rentable
En comparación con la cinta blindada de cobre, la cinta de aluminio tiene un costo menor y mantiene un rendimiento excelente.
Respetuoso con el medio ambiente
El aluminio se puede reciclar y el proceso de producción es bajo en carbono y respetuoso con el medio ambiente.
Adecuado para múltiples escenarios
Tiene una gran adaptabilidad y se puede utilizar en diversos entornos complejos, incluidas condiciones interiores y exteriores, ambientes secos y húmedos y áreas con grandes diferencias de temperatura.
Comparación con el blindaje de tiras de acero
Tira de aluminio entrelazada
La tira de aluminio entrelazada no es magnética, liviana, flexible, resistente a la corrosión y de baja pérdida. Su costo es ligeramente mayor y su resistencia a la presión lateral es ligeramente menor que la de la cinta de acero.
Blindaje de tiras de acero
El blindaje de tiras de acero tiene un bajo costo y una fuerte resistencia a la presión lateral. Sin embargo, es pesado, tiene un rendimiento deficiente a la flexión, puede generar pérdidas por corrientes parásitas y es más propenso a la corrosión.
