ContactoEn los sistemas de comunicación y transmisión de energía, los cables blindados desempeñan un papel clave en la protección mecánica, el aislamiento ambiental y el funcionamiento estable a largo plazo. Entre los diversos materiales de blindaje, las tiras de aluminio han reemplazado gradualmente a las tiras de acero y las tiras de cobre en muchas aplicaciones. Las tiras de aluminio más utilizadas incluyentira de aluminio 5052,tira de aluminio 5154, ytira de aluminio 5154A.
Este artículo presenta en detalle el "material estrella" en la industria de fabricación de cables: la tira de aluminio 5154A H24.

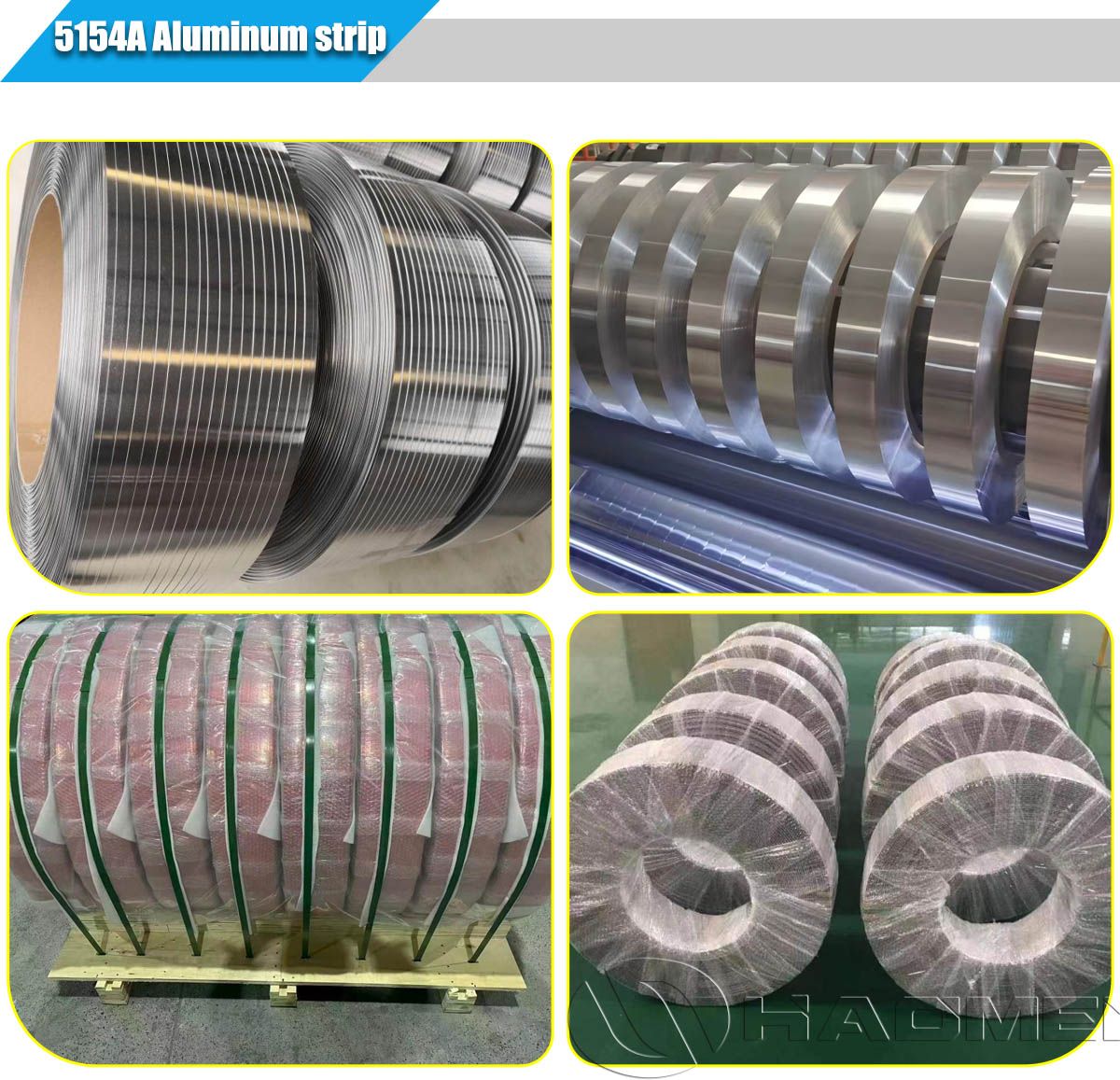

¿Qué es la tira de aluminio 5154A H24?
La tira de aluminio 5154A pertenece a la aleación Al-Mg de la serie 5000. En comparación con el aluminio puro común de la serie 1000 o las aleaciones de Al-Mn de la serie 3000, el 5154A contiene un nivel más alto de magnesio, generalmente por encima del 3,0%.
La adición de magnesio mejora significativamente la resistencia a la tracción, la dureza y la resistencia a la corrosión del material, especialmente en entornos con mucha niebla salina, como las aplicaciones marinas.
El temple H24 significa "endurecido por deformación y parcialmente recocido". Este templado proporciona un equilibrio entre resistencia y ductilidad, lo que permite que el material tenga suficiente rigidez y al mismo tiempo cumpla con los requisitos de procesamiento, como el blindaje, envoltura y conformación de cables.
En comparación con el templado O suave, la tira de aluminio 5154A H24 logra un excelente equilibrio entre resistencia, dureza y flexibilidad. Tiene una resistencia a la tracción moderada y puede soportar fuerzas de tracción y presión lateral durante la instalación del cable. También ofrece un buen alargamiento, lo que permite una envoltura ajustada alrededor de los núcleos de los cables y compatibilidad con los procesos de formación de armaduras entrelazadas.
Proceso de producción de tiras de aluminio 5154A para cables blindados
Fusión y fundición: las materias primas de alta pureza se funden en un horno de inducción al vacío.
Laminado: El lingote se lamina hasta formar una tira de aluminio con un espesor de 0,3 a 0,8 mm.
Tratamiento térmico de la solución: Calentar a 465 ± 5 °C y mantener durante 30 minutos.
Trabajo en frío: La tira se forma mediante estirado en frío o prensado en frío.
Envejecimiento artificial: Envejecido a 120–180°C durante 48–72 horas.
Tratamiento superficial: Se aplica oxidación química o recubrimiento de aceite para mejorar la resistencia a la corrosión.
Principales formas de aplicación de la tira de aluminio 5154A-H24 en cables
1. Armadura entrelazada
La tira de aluminio se lamina mediante troqueles de precisión en una estructura entrelazada cóncava-convexa, lo que proporciona una excelente resistencia a la compresión y rendimiento de flexión.
Esta es la aplicación más representativa de la tira de aluminio 5154A-H24. La tira se enrolla continuamente y se bloquea en una estructura tubular flexible en forma de serpiente mediante una máquina de blindaje entrelazada especializada.
Debido a que 5154A-H24 ofrece resistencia a la tracción y capacidad de flexión durante el estampado y el conformado, la estructura entrelazada formada tiene un acoplamiento firme y no es fácil de aflojar. Esto le da al cable una excelente flexibilidad y resistencia a la presión lateral. Se utiliza ampliamente en edificios de gran altura, centros de datos y aplicaciones de minería.
2. Envoltura con cinta/Envoltura longitudinal
En algunos cables de control o cables ópticos de comunicación, se aplica una tira de aluminio 5154A alrededor del núcleo del cable mediante envoltura longitudinal o envoltura con cinta.
Además de brindar protección física, también puede utilizar su buena conductividad eléctrica para proporcionar protección contra campos magnéticos y conexión a tierra, lo que ayuda a prevenir interferencias electromagnéticas externas o EMI.
Composición química (%)
Estándar de prueba: GB/T 3190-2020
| Artículo | Y | fe | Cu | Minnesota | magnesio | cr | zinc | De | Alabama |
| Valor estándar, máx. | 0,50 | 0,50 | 0,10 | 0,50 | 3.1–3.9 | 0,25 | 0,20 | 0,20 | resto |
Propiedades mecánicas
Estándar de prueba: GB/T 3880-2024
| Artículo de prueba | Unidad | Valor estándar | Valor real |
| Resistencia a la tracción | MPa | 265 | 281 |
| Alargamiento | % | ≥10 | 12-15 |
| Espesor | milímetros | ±0,02 | Calificado |
| Ancho | milímetros | ±0,05 | Calificado |
Parámetros técnicos del producto
| Artículo | Rango de parámetros |
| Grado de aleación | 5154A |
| Temperamento | H24 |
| Espesor | 0,20–2,50 mm |
| Ancho | 20-1600 mm |
| Longitud | 1000-16000 mm |
| Densidad | 2,66 g/cm³ |
| Conductividad eléctrica | ≈30–35 %SIGC |
| Diámetro interior | 55-300 milímetros |
| Diámetro exterior | 500–800 milímetros |
| Condición de la superficie | Brillante / En relieve / Aceitado |
| Condición del borde | Borde cortado/borde redondo |
| Estándar | ASTM/EN/GB |
| Cantidad mínima de pedido | 1 a 3 toneladas |
Ventajas principales de la tira de aluminio 5154A
1. Ligero
La densidad del aluminio, aproximadamente 2,7 g/cm³, es sólo aproximadamente un tercio de la del acero, aproximadamente 7,85 g/cm³.
El uso de tiras de aluminio 5154A en lugar de tiras de acero puede reducir significativamente el peso total de los cables. Esto no sólo reduce los costos de transporte a larga distancia, sino que también reduce la dificultad de elevación y tendido de cables en el sitio.
2. No magnético
La tira de aluminio 5154A es un material no ferromagnético. Cuando se utiliza en cables de CA de un solo núcleo, no genera pérdidas por corrientes parásitas como las armaduras de cinta de acero.
Esto ayuda a evitar calentamiento adicional y pérdida de energía, mejorando la eficiencia operativa y la seguridad del cable.
3. Excelente resistencia a la corrosión y al óxido
La tira de aluminio 5154A puede formar naturalmente una densa película protectora de óxido de aluminio en su superficie. Combinado con las características electroquímicas del magnesio, ofrece una fuerte resistencia a la corrosión por picaduras y a la corrosión por tensión.
Esto puede prolongar significativamente la vida útil de los cables, hasta más de 30 años en aplicaciones adecuadas.
4. Flexible y fácil de procesar, adecuado para conformado entrelazado
El templado semiduro H24 proporciona a la tira de aluminio una excelente capacidad de flexión y formabilidad. Puede lograr una envoltura entrelazada de 360°, con costuras ajustadas, sin soldaduras y una resistencia a la presión lateral de ≥4 kN, superando con creces los requisitos de los estándares de armadura de cinta de acero convencionales.
El radio de curvatura del cable puede ser tan bajo como 7 veces el diámetro exterior, mientras que los cables blindados con cinta de acero suelen requerir entre 12 y 15 veces el diámetro exterior. Esto hace que la instalación de cables sea más flexible en espacios estrechos, reduce la concentración de tensiones en las curvas y reduce el riesgo de daños en el aislamiento.
También es compatible con la soldadura láser y la soldadura ultrasónica, lo que ofrece una alta eficiencia de procesamiento y una alta tasa de producto terminado.
5. Buena conductividad térmica y disipación de calor.
La conductividad térmica de las tiras de aluminio 5154A alcanza 127 W/(m·K), más de tres veces la de las tiras de acero.
Puede disipar rápidamente el calor generado durante la operación del cable, reducir la temperatura del conductor, aumentar la ampacidad del cable y extender la vida útil de la capa de aislamiento.
Su ventaja de disipación de calor es especialmente significativa en entornos de alta carga y alta temperatura, lo que garantiza un funcionamiento estable del cable a largo plazo.
6. Seguridad y protección del medio ambiente
Aunque las tiras de aluminio tienen una dureza ligeramente menor que las tiras de acero, su fuerte estructura de armadura metálica aún puede resistir eficazmente el daño de roedores, termitas y otras amenazas biológicas, protegiendo la capa de aislamiento interna.
Además, las tiras de aluminio son 100% reciclables, lo que ofrece una alta tasa de utilización de recursos.
Escenarios de aplicación típicos de la tira de aluminio 5154A

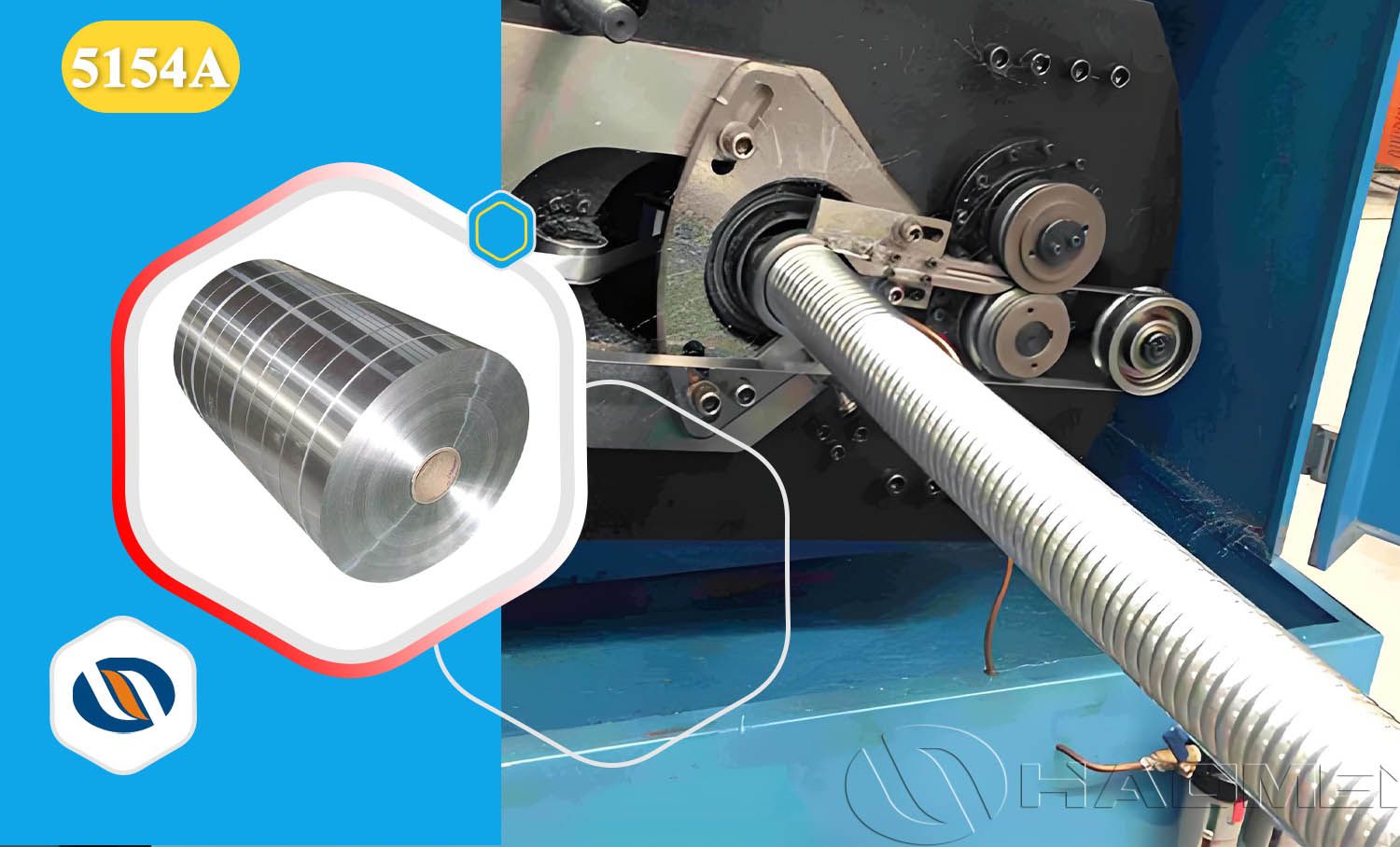

1. Capa de armadura para cables de alimentación
La tira de aluminio 5154A se usa ampliamente en redes eléctricas urbanas, plantas industriales y troncales de distribución de energía en edificios de gran altura. Es especialmente adecuado para la instalación de cables unipolares.
2. Cables de comunicación
Se puede utilizar como capa de armadura y blindaje para cables ópticos de comunicación, cables de RF y cables de datos.
Ayuda a aislar la interferencia electromagnética externa y garantiza una transmisión de señal estable. Al mismo tiempo, resiste la humedad subterránea y la corrosión del suelo, extendiendo la vida útil de las líneas de comunicación.
Las aplicaciones típicas incluyen estaciones base 5G, proyectos de fibra hasta el hogar y sistemas de comunicación de tránsito ferroviario.
3. Cables marinos y para entornos especiales
Ingeniería Marina:
Se utiliza para cables submarinos y cables de energía eólica marina, ofreciendo resistencia a la corrosión del agua de mar y resistencia al impacto contra las corrientes oceánicas.
Minería / Yacimiento petrolífero:
Se utiliza para cables ESP y cables de minería, brindando resistencia al impacto, la contaminación por aceite y la humedad subterránea.
Zonas Químicas/Costeras:
Se utiliza para cables en parques químicos y terminales costeras, ofreciendo resistencia a la corrosión por niebla salina, ácidos y álcalis.
Comparación con materiales de armadura comunes
| Material | Fortaleza | Peso | Resistencia a la corrosión | Formabilidad | Características típicas |
| Tira de aluminio 5154A-H24 | relativamente alto | Luz | Excelente | Bien | Adecuado para cables armados de aleación de aluminio de alto rendimiento |
| Tira de aluminio 5052-H24 | Medio | Luz | Bien | Bien | Material de armadura de aleación de Al-Mg de uso común |
| Tira de aluminio 3003-H24 | relativamente bajo | Luz | Bastante bueno | Bien | Menor costo, pero menor resistencia que el 5154A. |
| Tira de acero galvanizado | Alto | Pesado | Promedio | Promedio | Alta resistencia, pero pesado y propenso a pérdidas magnéticas. |
| Tira de acero inoxidable | Alto | Pesado | Excelente | Promedio | Alto costo, adecuado para ambientes especiales. |
Requisitos de calidad para tiras de aluminio utilizadas en blindaje de cables
1. Calidad de borde de corte, sin rebabas
El blindaje de cables se realiza a velocidades muy elevadas. Si existen rebabas en los bordes de la tira de aluminio, pueden rayar fácilmente la capa de aislamiento interna o la cubierta exterior durante el envoltorio o el entrelazado, provocando la rotura del aislamiento.
Por lo tanto, los bordes cortados de la tira de aluminio deben ser lisos y libres de rebabas residuales.
2. Consistencia de las propiedades mecánicas
La resistencia a la tracción y el alargamiento de la tira de aluminio deben ser muy consistentes dentro de la misma bobina e incluso dentro del mismo lote.
Una fluctuación excesiva puede causar roturas de tiras y tiempos de inactividad en la producción en líneas de blindaje entrelazadas de alta velocidad.
3. Número y calidad de las juntas
Se prefieren bobinas de gran diámetro con menos uniones.
Si hay juntas, deben realizarse mediante soldadura ultrasónica de alta calidad o soldadura a presión en frío y rectificarse en plano. La resistencia de la junta soldada no debe ser inferior a la del material base.
Requisitos de suministro comunes
| Artículo | Requisitos comunes |
| Espesor | Personalizado según los requisitos del cliente, como 0,2–1,0 mm |
| Ancho | Corte disponible según los requisitos del cliente. |
| Temperamento | Principalmente H24; H14, H22, H26 y otros templados también están disponibles según el proceso. |
| Superficie | Brillante, plano, libre de manchas de aceite, rayones severos y manchas de oxidación. |
| Borde | Perfectamente cortado, sin rebabas y sin grietas en los bordes |
| Requisitos de la bobina | Forma ordenada de la bobina, tensión uniforme, adecuada para desenrollado continuo |
| Embalaje | Embalajes resistentes a la humedad, fijados sobre palés de madera o embalados en cajas de madera. |
