ContactoA medida que la demanda mundial de transmisión y distribución de energía confiable continúa creciendo, los transformadores sumergidos en aceite siguen siendo uno de los componentes más importantes de la infraestructura eléctrica moderna. Su rendimiento depende en gran medida de la calidad de los conductores devanados. Entre varios materiales conductores, la tira de cobre se considera ampliamente como una opción ideal debido a su excelente conductividad eléctrica, resistencia mecánica y confiabilidad a largo plazo.
HAOMEI suministra materiales para devanados de transformadores y produce tiras de cobre de alta pureza, incluidas tiras de cobre C11000, para cumplir con los estrictos requisitos de los fabricantes de transformadores, garantizando una baja pérdida de energía, un funcionamiento estable y una vida útil prolongada.
¿Qué es la tira de cobre para devanados de transformadores sumergidos en aceite?

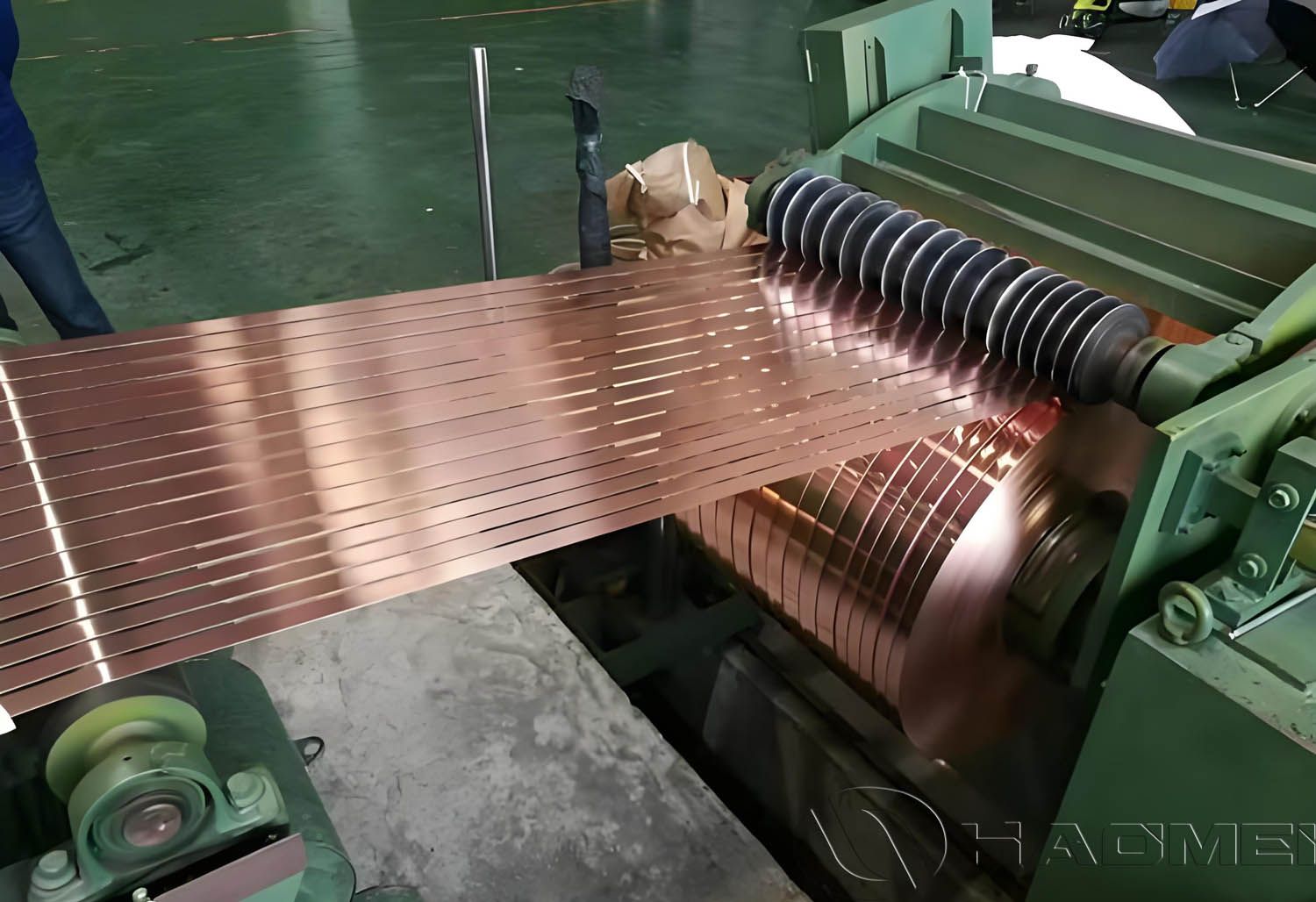

Tira de cobre de bobinado de transformador es un conductor de cobre plano laminado con precisión que se utiliza para fabricar los devanados primarios y secundarios de transformadores sumergidos en aceite. Durante el funcionamiento del transformador, los devanados se sumergen en aceite mineral aislante, que proporciona aislamiento eléctrico y una disipación de calor eficiente.
La tira de cobre C1100 para transformadores se utiliza ampliamente en el mercado internacional. Ofrece excelente conductividad eléctrica, resistencia a la corrosión y conformabilidad, lo que lo hace adecuado para devanados de transformadores, conectores eléctricos, componentes conductores y otras aplicaciones.
En comparación con el alambre de cobre redondo, la tira de cobre proporciona un área de contacto más grande, una estructura de bobinado más compacta y un mejor rendimiento de disipación de calor. Estas ventajas ayudan a reducir la resistencia del devanado, disminuir las pérdidas y mejorar la eficiencia del transformador.
La tira de cobre de alta calidad también ayuda a mejorar la resistencia a cortocircuitos y la estabilidad mecánica, lo que la hace adecuada para transformadores que operan en condiciones eléctricas exigentes.
¿Por qué se utiliza comúnmente la tira de cobre como material de bobinado en transformadores sumergidos en aceite?
Los materiales de devanado del transformador generalmente incluyen cobre y aluminio. En comparación con las tiras de aluminio para devanados de transformadores, las tiras de cobre tienen ventajas obvias en cuanto a conductividad eléctrica, resistencia mecánica, estabilidad térmica y vida útil. Por lo tanto, se utiliza ampliamente en transformadores sumergidos en aceite de gama media y alta.
1. Mejor conductividad eléctrica
Bajo la misma área de sección transversal, la tira de cobre puede transportar una corriente mayor y reducir la pérdida de energía durante la transmisión eléctrica. Para los transformadores sumergidos en aceite, una menor pérdida de devanado significa una mayor eficiencia operativa y un control más sencillo del aumento de temperatura.
2. Excelente conductividad térmica
La tira de cobre tiene buena conductividad térmica, lo que permite que el calor se transfiera rápidamente al aceite del transformador y luego se libere a través de la circulación del aceite y los radiadores. Esto ayuda a mejorar la eficiencia de disipación de calor del transformador.
3. Alta resistencia mecánica y fuerte resistencia a cortocircuitos
Los transformadores sumergidos en aceite pueden soportar corrientes de impulso de cortocircuito durante el funcionamiento. En este momento, el devanado está sometido a fuertes fuerzas electrodinámicas. Si la resistencia del material es insuficiente, se puede producir deformación, aflojamiento o incluso daños. La tira de cobre tiene una alta resistencia mecánica, lo que mejora la resistencia al impacto y la estabilidad estructural del devanado.
4. Larga vida útil
La tira de cobre de alta calidad tiene buena estabilidad química y una fuerte resistencia a la corrosión. Puede permanecer confiable durante mucho tiempo en aceite de transformador, lo que ayuda a extender la vida útil general del transformador.
Especificaciones de la tira de cobre del devanado del transformador
| Artículo | Especificación |
| Material | Cobre de alta pureza, Cu ≥ 99,95% |
| Calificación | C11000 |
| Temperamento | O, recocido suave |
| Espesor | 0,08–5,00 mm |
| Tolerancia de espesor | ±0,005 mm – ±0,02 mm |
| Ancho | 5–300 milímetros |
| Tolerancia de ancho | ≤400 mm: ±0,1 mm; 400–600 mm: ±0,3 mm |
| Longitud | 1000–16000 milímetros |
| Resistencia a la tracción | ≥200 – ≥230MPa |
| Alargamiento | ≥20% – ≥30% |
| Dureza | 45–75 voltios |
| Superficie | Brillante, limpio, libre de oxidación. |
| Tipo de borde | Borde redondeado o borde cortado |
| Conductividad | ≥100% SIGC |
| Estándar | ASTM, EN, GB, JIS |
| Aplicaciones | Devanados de transformadores sumergidos en aceite, devanados de transformadores de tipo seco, reactores, transformadores de instrumentos, etc. |

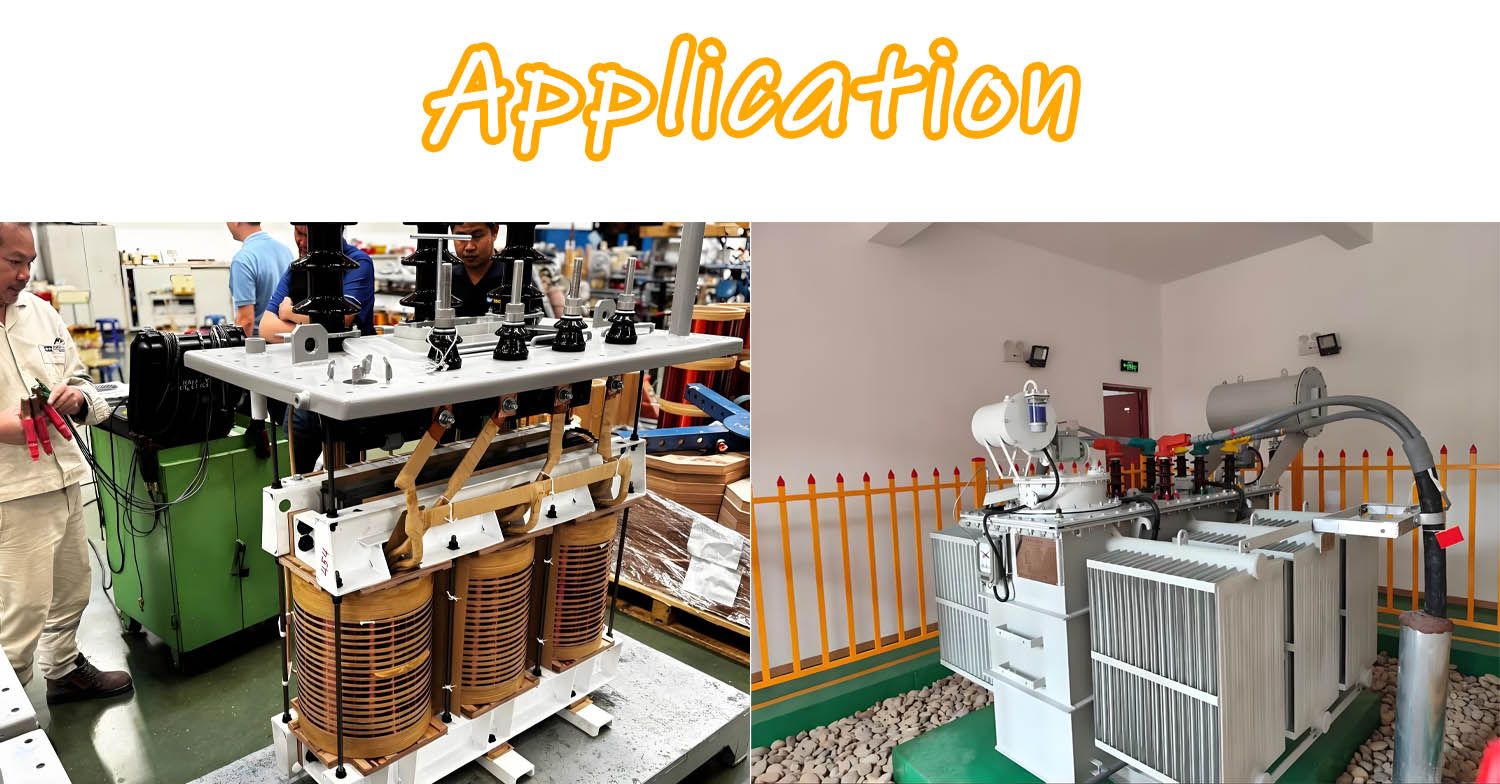

Escenarios de aplicación
La tira de cobre para devanados de transformadores se utiliza ampliamente en:
Transformadores de distribución
Transformadores de potencia
Transformadores de alto voltaje
Transformadores de media tensión
Transformadores de energías renovables
Transformadores industriales
Transformadores de subestaciones
Transformadores mineros
Transformadores ferroviarios
Equipos eléctricos de gran capacidad.
¿Cómo elegir la tira de cobre adecuada para transformadores?
1. Seleccione el espesor según la capacidad del transformador
Para transformadores de pequeña capacidad, se puede seleccionar una tira de cobre más delgada, por ejemplo de 0,09 a 0,3 mm. Para transformadores de gran capacidad, se requiere una tira de cobre más gruesa, como de 0,6 a 2,0 mm, para transportar una corriente más alta.
2. Seleccione el ancho según la posición de bobinado
Los devanados de bajo voltaje suelen utilizar una tira ancha de cobre para mejorar la capacidad de transporte de corriente y reducir la pérdida de resistencia. Los devanados de alta tensión deben seleccionar el ancho adecuado según los requisitos de diseño.
3. Preste atención a la calidad de los bordes
Los bordes de la tira de cobre deben recibir un tratamiento especial para que estén realmente libres de rebabas, lo que reduce los riesgos de seguridad y mejora la eficiencia de la producción. Las normas tienen requisitos muy estrictos para las rebabas en los bordes cortados.
4. Considere igualar la dureza
Si la tira de cobre es demasiado dura, tendrá una fuerte recuperación elástica durante el bobinado y la estructura no será compacta. Si es demasiado blando, se pueden producir estiramientos longitudinales y rayones en la superficie durante el bobinado bajo tensión. Se recomienda una tira de cobre con una dureza moderada y uniforme, normalmente entre 45 y 65 HV.
Preguntas frecuentes
1. ¿Por qué los devanados de los transformadores sumergidos en aceite tienden a utilizar tiras de cobre en lugar de cables redondos?
La tira de cobre permite una estructura de devanado más compacta, menor resistencia, mejor disipación de calor y mayor resistencia a cortocircuitos, mejorando así la eficiencia del transformador.
2. ¿Qué grados de cobre se utilizan comúnmente para las tiras de devanado de transformadores?
Los grados más utilizados son C11000, cobre ETP y cobre T2. Ambos tienen una pureza de cobre de al menos 99,95 % y una conductividad eléctrica de 100 % IACS o superior.
3. ¿Qué temperamento se recomienda para la tira de cobre del devanado del transformador?
Generalmente se prefiere el temple recocido suave, también conocido como temple O, porque proporciona una excelente flexibilidad, es fácil de enrollar y es menos probable que se agriete.
4. ¿Pueden producir tiras de cobre de tamaño personalizado?
Sí. Podemos producir tiras de cobre con espesor, ancho, forma de borde y peso de bobina personalizados según los dibujos del cliente o los requisitos técnicos.
5. ¿Qué normas cumplen sus tiras de cobre?
Nuestros productos se pueden fabricar de acuerdo con ASTM, EN, GB, JIS u otros estándares especificados por el cliente, lo que garantiza la compatibilidad con los requisitos globales de fabricación de transformadores.
