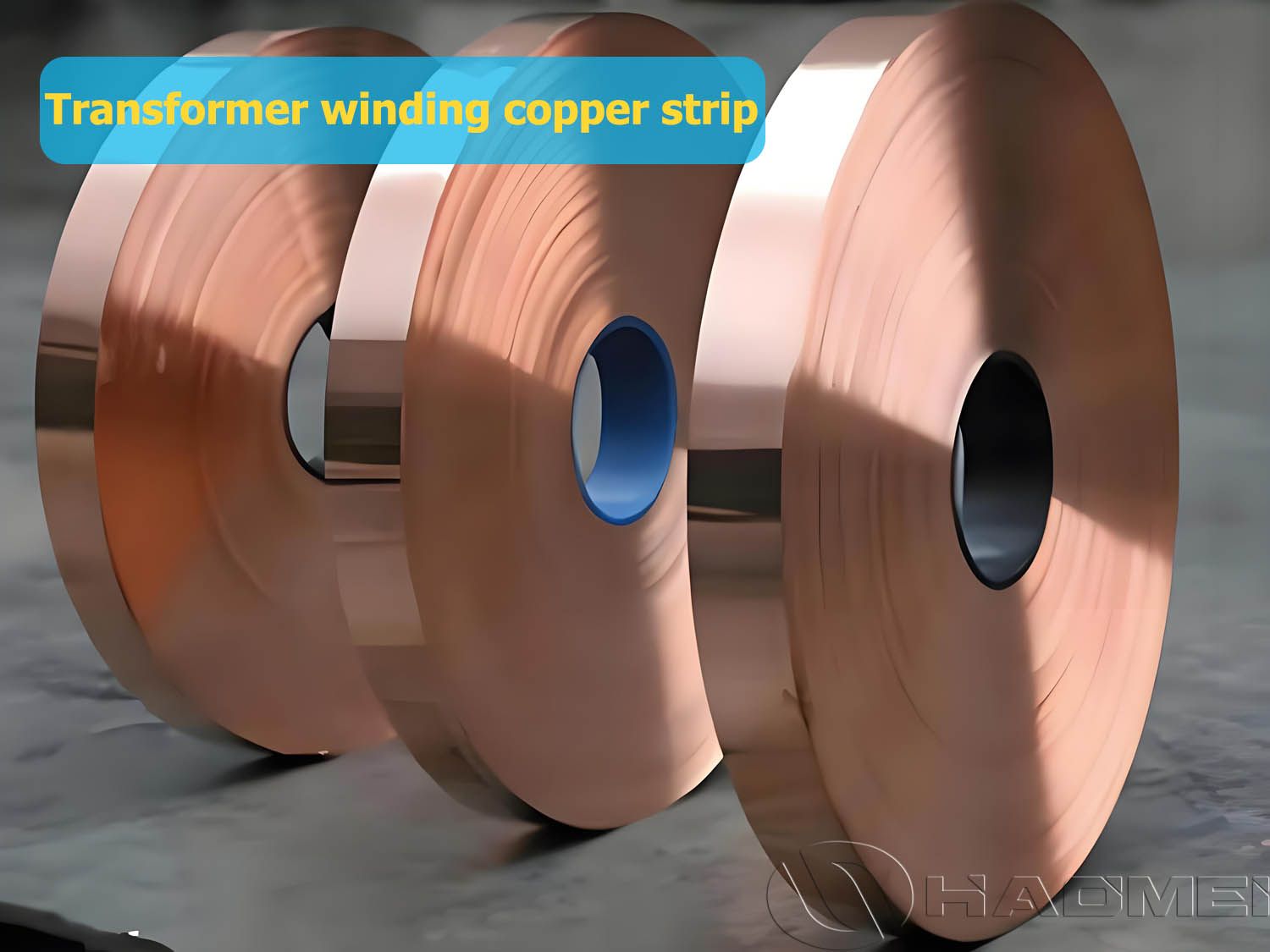

ContactoEn la estructura central de un transformador de distribución, el devanado es un componente crítico responsable de la conversión y transmisión de energía eléctrica. La selección del material del devanado afecta directamente la eficiencia, la vida útil y la confiabilidad operativa del transformador.
Entre varios materiales conductores, la tira de cobre de alta conductividad se ha convertido en el material preferido para los devanados de transformadores bobinados con lámina debido a sus excelentes propiedades eléctricas, térmicas y mecánicas.
Este artículo explora las características, ventajas y aplicaciones de las tiras de cobre de alta conductividad en los devanados de transformadores de distribución.
¿Qué es la tira de cobre de alta conductividad?
La tira de cobre de alta conductividad es un material conductor en forma de tira elaborado a partir de cobre electrolítico de alta pureza mediante procesos como laminado en caliente, laminado en frío, recocido de precisión, corte longitudinal y tratamiento de superficies.
Su conductividad eléctrica generalmente alcanza el 99,9% IACS o más. Presenta una resistividad eléctrica extremadamente baja, una excelente formabilidad y un rendimiento de procesamiento estable.
Los materiales comunes incluyen:
tira de cobre T2
Tira de cobre C11000
Tira ETP (cobre electrolítico de paso duro)
Tira de cobre libre de oxígeno, como C10200, para aplicaciones especializadas
Entre estos materiales, la tira de cobre T2 y la tira de cobre C11000 son los más utilizados para los devanados de transformadores de distribución debido a su alta conductividad y excelente rendimiento general.
Parámetros clave de rendimiento de la tira de cobre de alta conductividad
| Parámetro de rendimiento | Tira de cobre de alta conductividad | Tira de cobre estándar |
| Conductividad eléctrica (% IACS) | ≥99,9 | 99,0–99,5 |
| Resistividad eléctrica (Ω·mm²/m) | ≤0,017 | 0,018–0,020 |
| Resistencia a la tracción (MPa) | 200–350, según el espesor y el temperamento | 150–250 |
| Alargamiento (%) | 20–30 | 10–20 |
| Conductividad Térmica (W/m·K) | Aproximadamente 400 | Aproximadamente 380 |
La baja resistividad eléctrica y la alta conductividad térmica de las tiras de cobre de alta conductividad son sus ventajas más importantes. Estas propiedades afectan directamente la eficiencia del transformador y el rendimiento del aumento de temperatura.
Propiedades clave de la tira de cobre para devanados de transformadores
1. Conductividad eléctrica excepcional
La tira de cobre de alta conductividad puede alcanzar hasta un 100% de conductividad IACS según el Estándar Internacional de Cobre Recocido. Su resistencia eléctrica extremadamente baja minimiza las pérdidas de cobre, también conocidas como pérdidas I²R, durante la transmisión de corriente.
Al reducir la resistencia del devanado, la tira de cobre ayuda a mejorar la eficiencia energética del transformador y respalda el diseño de transformadores de distribución de baja pérdida y ahorro de energía.
Para transformadores que operan continuamente durante períodos prolongados, incluso una reducción modesta en las pérdidas del devanado puede resultar en ahorros de energía significativos durante todo el ciclo de vida del equipo.
2. Excelente conductividad térmica y disipación de calor.
El cobre tiene una conductividad térmica de aproximadamente 401 W/(m·K), significativamente mayor que la del aluminio, que es de aproximadamente 235 W/(m·K).
Durante el funcionamiento del transformador, los conductores devanados generan un calor Joule considerable. La excelente capacidad de transferencia de calor de la tira de cobre permite que el calor se conduzca rápidamente fuera del interior del devanado y se disipe de manera más efectiva.
Esto ayuda a reducir el aumento de temperatura del devanado y ofrece varios beneficios importantes:
Capacidad de sobrecarga mejorada
Menor riesgo de envejecimiento térmico de los materiales aislantes.
Mejor control de la temperatura dentro del devanado.
Mayor confiabilidad operativa
Vida útil extendida del transformador
Si bien el rendimiento general de enfriamiento de un transformador también depende de factores como la estructura del devanado, el diseño del aislamiento, los conductos de enfriamiento, la circulación del aceite del transformador, el diseño del gabinete y la temperatura ambiente, la tira de cobre de alta conductividad proporciona una base sólida para una gestión térmica eficiente.
3. Alta resistencia mecánica
Durante la operación, los transformadores de distribución pueden estar sujetos a corrientes de cortocircuito, fuerzas electromagnéticas, vibraciones mecánicas y expansión o contracción térmica.
La tira de cobre de alta calidad ofrece buenas propiedades de resistencia a la tracción y alargamiento, lo que ayuda a mantener la estabilidad estructural de los devanados del transformador y reduce el riesgo de deformación.
Esto es particularmente importante para transformadores expuestos a altas corrientes de falla o fluctuaciones frecuentes de carga. Una estructura de devanado mecánicamente estable puede mejorar la capacidad de resistencia a cortocircuitos y mejorar la seguridad operativa a largo plazo.
4. Excelente ductilidad y compatibilidad de procesamiento
La tira de cobre tiene una excelente ductilidad y plasticidad. Se puede procesar fácilmente en diferentes dimensiones y formas para cumplir con los requisitos de diseño de diversos devanados de transformadores.
En los procesos de bobinado de láminas, las tiras de cobre normalmente se someten a múltiples operaciones, que incluyen:
Desenrollar
Cortar o cortar
Devanado
Doblar
Soldar o soldar
Envoltura aislante
Montaje capa por capa
Una buena ductilidad garantiza que la tira de cobre no se agriete, se parta ni desarrolle defectos durante el bobinado y el conformado.
Además, la tira de cobre con una superficie lisa y un control dimensional preciso es altamente compatible con los materiales aislantes de uso común. Esto ayuda a garantizar un rendimiento de aislamiento confiable y la estabilidad del transformador a largo plazo.
5. Resistencia a la corrosión y larga vida útil
El cobre tiene una buena resistencia natural a la corrosión y es menos propenso a oxidarse o deformarse durante el servicio a largo plazo.
La tira de cobre de alta conductividad también demuestra una buena resistencia a la oxidación en entornos operativos normales. Con un almacenamiento, manipulación, aislamiento y embalaje protector adecuados, puede mantener una calidad de superficie y un rendimiento eléctrico estables a lo largo del tiempo.
Las ventajas incluyen:
Menores requisitos de mantenimiento
Conductividad eléctrica estable durante toda la vida útil.
Mayor confiabilidad en operación a largo plazo
Riesgo reducido de degradación de la conexión
Mayor vida útil del transformador
Para los transformadores de distribución de alta eficiencia, la estabilidad a largo plazo de los devanados de cobre es un factor importante para reducir los costos totales del ciclo de vida.

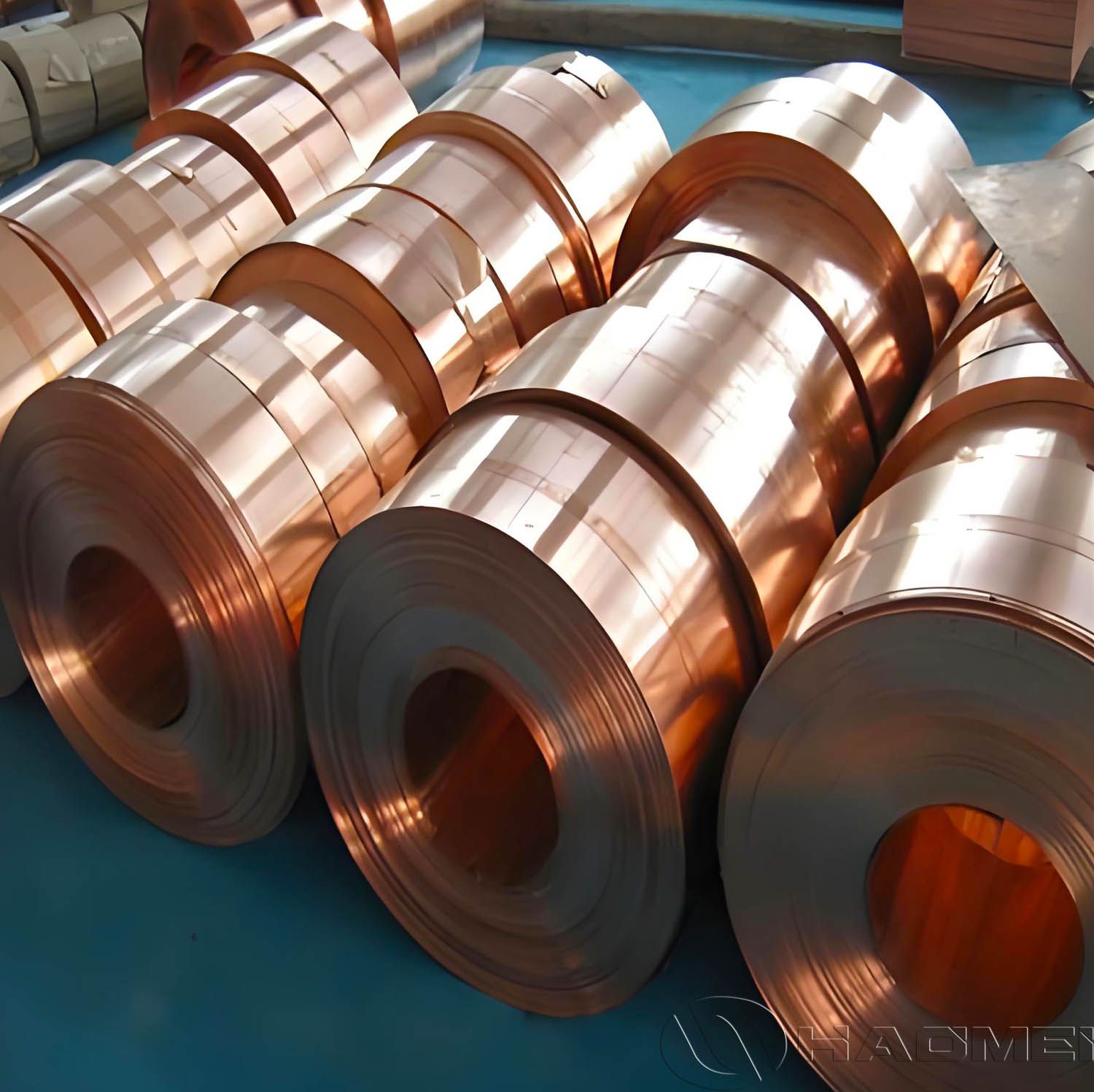

Especificaciones de la tira de cobre de alta conductividad
| Artículo | Especificación |
| Material | T2, C11000, ETP Cobre |
| Contenido de cobre | ≥99,90% |
| Conductividad eléctrica | Hasta 100% SIGC |
| Temperamento | O (recocido blando), H (semiduro), personalizable |
| Espesor | 0,08–5,0 mm |
| Ancho | 5–600 milímetros |
| Tolerancia de espesor | Se puede controlar según los requisitos del cliente. |
| Condición de la superficie | Brillante, libre de oxidación y sin rebabas. |
| Cantidad mínima de pedido | 3 toneladas |
Aplicaciones típicas
Además de los devanados de transformadores de distribución, las tiras de cobre de alta conductividad se utilizan ampliamente en:
Transformadores de distribución en baño de aceite
Transformadores tipo seco
Transformadores de potencia
Transformadores de energías renovables
Transformadores fotovoltaicos
Transformadores de energía eólica
reactores
Bobinas inductoras
Aparamenta de alta y baja tensión
Devanados de motor
Barras colectoras y componentes de conexión eléctrica.
Requisitos de calidad para la tira de cobre del devanado del transformador de distribución
Para garantizar el funcionamiento estable a largo plazo de los transformadores, las tiras de cobre de alta conductividad deben cumplir los siguientes requisitos de calidad.
1. Materias primas de alta pureza
La tira de cobre debe fabricarse a partir de cobre electrolítico de alta pureza. El control estricto del contenido de impurezas es esencial para garantizar una conductividad eléctrica estable y un rendimiento de procesamiento confiable.
El exceso de impurezas puede reducir la conductividad, afectar la ductilidad y provocar propiedades mecánicas o superficiales inestables.
2. Tolerancias dimensionales precisas
Las tolerancias de espesor y ancho deben controlarse estrictamente para garantizar dimensiones de bobinado consistentes y mejorar la precisión del ensamblaje.
Una variación excesiva del espesor puede provocar un área de sección transversal del conductor inconsistente, una mayor resistencia del devanado, una acumulación de capas desigual y desviaciones dimensionales en la bobina terminada.
Para aplicaciones de bobinado de láminas, el control preciso del ancho es igualmente importante porque afecta directamente los márgenes de aislamiento, las dimensiones del bobinado axial y la alineación de la bobina.
3. Excelentes propiedades mecánicas
Las tiras de cobre deben proporcionar un equilibrio adecuado entre resistencia a la tracción y alargamiento para cumplir con los requisitos de los procesos de bobinado, doblado, conformado y soldadura.
Si la tira es demasiado dura, puede agrietarse o retroceder durante el bobinado. Si es demasiado blando puede deformarse durante la manipulación o perder estabilidad dimensional durante el proceso de fabricación.
Por lo tanto, el temperamento debe seleccionarse de acuerdo con el diseño del transformador y los requisitos del equipo de devanado.
4. Buena calidad superficial
La superficie de la tira de cobre del transformador debe estar limpia, lisa y libre de defectos que puedan afectar el aislamiento o la calidad del devanado.
Los defectos típicos que se deben evitar incluyen:
Arañazos
Abolladuras
Grietas
Manchas de oxidación
Contaminación por petróleo
Cortar rebabas
Grietas en los bordes
Inclusiones superficiales
Ondulación o distorsión severa
Una superficie limpia y lisa ayuda a garantizar una envoltura aislante adecuada y reduce el riesgo de daños en el aislamiento, cortocircuitos entre espiras o descargas parciales.
5. Conductividad eléctrica estable
La conductividad eléctrica de la tira de cobre debe permanecer estable de un lote a otro. Esto es particularmente importante para transformadores de distribución de alta eficiencia y bajas pérdidas.
La conductividad confiable ayuda a los fabricantes a controlar con precisión la resistencia del devanado, reducir las pérdidas de carga y cumplir con los requisitos de eficiencia energética del transformador.
Ventajas de la tira de cobre de alta conductividad en comparación con la tira de aluminio
Tanto el cobre como el aluminio se utilizan ampliamente como conductores de bobinado en transformadores de distribución. La tira de aluminio ofrece una menor densidad y un costo de material relativamente menor, lo que la hace adecuada para ciertos diseños de transformadores.
Sin embargo, desde una perspectiva general del rendimiento, las tiras de cobre de alta conductividad ofrecen varias ventajas importantes.
| Artículo de comparación | Tira de cobre de alta conductividad | Tira de aluminio |
| Conductividad eléctrica | Más alto | Relativamente más bajo |
| Sección transversal requerida para la misma capacidad actual | Menor | Generalmente más grande |
| Volumen de bobinado | Más compacto | Generalmente más grande |
| Resistencia mecánica | Mejor | Relativamente más bajo |
| Fiabilidad de soldadura y conexión | Más maduro y confiable | Requiere procesos de conexión más estrictos |
| Capacidad de resistencia a cortocircuitos | Generalmente mejor | Puede requerir una sección transversal más grande o un diseño optimizado |
| Conductividad térmica | Excelente | Bueno, pero generalmente más bajo que el cobre. |
| Peso | Más alto | Más bajo |
| Costo de Materia Prima | Más alto | Relativamente más bajo |
Como se muestra en la tabla, las ventajas clave de la tira de cobre son su alta conductividad eléctrica, diseño compacto del devanado, confiabilidad de la conexión, resistencia mecánica y fuerte resistencia a cortocircuitos.
Para transformadores de distribución con gran capacidad, requisitos de alta eficiencia energética, espacio de instalación limitado, entornos operativos exigentes o estándares estrictos de confiabilidad, los devanados de cobre generalmente ofrecen un rendimiento general más sólido.
Por supuesto, las tiras de cobre y las tiras de aluminio tienen cada una sus propias ventajas. La selección final del material debe basarse en la capacidad del transformador, los requisitos de pérdida, el presupuesto, el espacio de instalación, las limitaciones de peso, las condiciones de operación y las especificaciones del cliente.
