ContactoEn el diseño y fabricación de transformadores, la selección de materiales de devanado tiene un impacto directo en el rendimiento, la eficiencia y la confiabilidad a largo plazo del transformador. Para transformadores con salida de alta corriente y bajo voltaje, las tiras de cobre, también conocidas como devanados de lámina de cobre, ofrecen ventajas significativas sobre los devanados de alambre esmaltado convencionales.
Entonces, ¿qué es exactamente la tira de cobre del devanado del transformador? ¿Qué materiales y dimensiones están disponibles? ¿Y cómo elegir la tira de cobre adecuada? Este artículo proporciona una introducción completa a la tira de cobre para devanados de transformadores.
¿Qué es la tira de cobre del devanado del transformador?

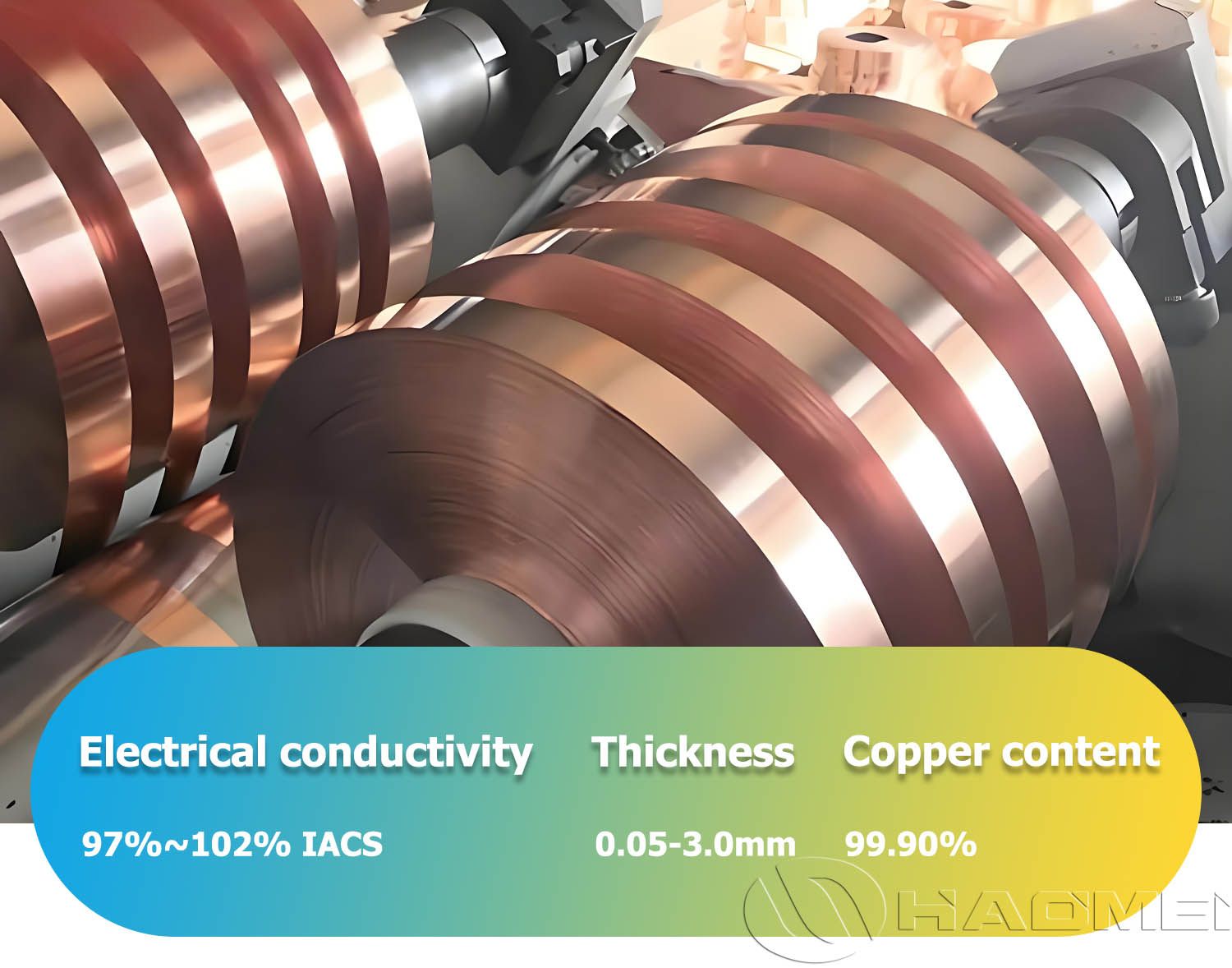

Tira de cobre de bobinado de transformador es un material en tiras rectangulares fabricado a partir de cobre electrolítico de alta pureza mediante procesos de laminación. Se utiliza principalmente en la fabricación de devanados de transformadores de alta y baja tensión. En comparación con el alambre de cobre redondo convencional, la tira de cobre ofrece una mayor área de sección transversal conductora, menor resistencia eléctrica, un mayor factor de ocupación de espacio y una mejor disipación del calor. Por lo tanto, se utiliza ampliamente en una variedad de equipos de energía eléctrica.
La tira de cobre para devanados de transformadores de alta calidad generalmente se fabrica con cobre T2 (C11000). Con un contenido de cobre de más del 99,90 % y una conductividad eléctrica que normalmente oscila entre el 97 % y el 102 % IACS, proporciona una excelente conductividad eléctrica y térmica. Esto ayuda a reducir las pérdidas de energía durante la operación del transformador.
Especificaciones de la tira de cobre del devanado del transformador
La tira de cobre para transformadores está disponible en una amplia gama de dimensiones para satisfacer las necesidades de transformadores con diferentes potencias nominales.
En términos de espesor, la tira de cobre para transformadores suele estar disponible desde 0,1 mm hasta 3,0 mm. Los rangos de espesor y tolerancias típicos se muestran a continuación:
| Rango de espesor (mm) | Tolerancia (mm) |
| 0,09–0,15 | ±0,005 |
| 0,15–0,30 | ±0,008 |
| 0,30–0,60 | ±0,010 |
| 0,60–1,20 | ±0,015 |
| 1,20–2,00 | ±0,025 |
En términos de ancho, la tira de cobre puede oscilar entre 5 mm y 1200 mm. Según GB/T 18813-2014:
Para tiras con un espesor de 0,1 mm a menos de 0,5 mm, el ancho máximo puede alcanzar 610 mm.
Para tiras con un espesor de 0,5 mm a 2,5 mm, el ancho máximo puede alcanzar 1050 mm.
En comparación con la edición de 2002, la edición de 2014 de la norma impone requisitos más estrictos en cuanto a tolerancias de espesor y rebabas de bordes, lo que impone mayores exigencias a la calidad del producto.
¿Por qué cada vez más transformadores utilizan devanados de tiras de cobre?
Con el desarrollo de transformadores energéticamente eficientes, los devanados de tiras de cobre han reemplazado gradualmente a los devanados de alambre de cobre redondos convencionales en ciertas aplicaciones. Sus principales ventajas incluyen las siguientes.
1. Excelente conductividad eléctrica
El cobre puede alcanzar una conductividad eléctrica del 100% IACS o superior. Su baja resistividad ayuda a reducir las pérdidas en el devanado y mejorar la eficiencia operativa del transformador.
Para los transformadores de potencia que funcionan continuamente durante períodos prolongados, las tiras de cobre de alta calidad pueden ayudar a reducir las pérdidas y mejorar la utilización general de la energía.
2. Alta resistencia mecánica
Durante un evento de cortocircuito, los devanados del transformador están sujetos a fuerzas electromagnéticas sustanciales.
La tira de cobre de alta calidad ofrece buena resistencia a la tracción y alargamiento, lo que mejora la resistencia mecánica general del devanado. Esto ayuda a reducir el riesgo de deformación del devanado y mejora la capacidad de resistencia a cortocircuitos.
3. Mejor disipación del calor
En comparación con el alambre de cobre redondo, la tira de cobre proporciona una mayor superficie de contacto.
Al diseñar adecuadamente el grosor y el ancho de la tira de cobre, se puede optimizar la ruta de disipación de calor dentro del devanado. Esto permite un aumento más uniforme de la temperatura del devanado y ayuda a extender la vida útil del sistema de aislamiento del transformador.
4. Devanados más compactos y ajustados
La tira de cobre puede mejorar el factor de llenado del devanado.
La bobina terminada es más ordenada y compacta, con menos espacios entre conductores. Esto puede mejorar el rendimiento electromagnético y al mismo tiempo reducir la vibración y el ruido.
5. Automatización más sencilla
Las modernas líneas de producción de transformadores utilizan cada vez más equipos de bobinado automático de láminas.
La tira de cobre con dimensiones precisas y una superficie lisa puede mejorar la eficiencia del bobinado, reducir la rotura de la tira y el daño al aislamiento y mejorar la consistencia del producto.
¿Cómo elegir el grosor adecuado de la tira de cobre del devanado del transformador?
El espesor de la tira de cobre o lámina de cobre del devanado del transformador generalmente oscila entre 0,05 mm y 3,0 mm. El espesor apropiado debe seleccionarse según el tipo de transformador, la capacidad, la posición del devanado, los requisitos de transporte de corriente y la estructura del devanado.
Lámina de cobre ultrafina: 0,05 mm–0,2 mm
La lámina de cobre ultrafina se usa comúnmente para los devanados del lado de alto voltaje o de tipo capa de transformadores de tipo seco pequeños y medianos. Puede ayudar a reducir el tamaño total del devanado y disminuir las pérdidas por corrientes parásitas.
Tira de cobre de espesor medio: 0,2 mm–0,5 mm
Este rango de espesor proporciona un excelente equilibrio entre conductividad eléctrica y resistencia mecánica. Es ampliamente utilizado en devanados de transformadores de alta corriente y media y baja tensión.
Tira de cobre gruesa: 0,5 mm–3,0 mm
La tira gruesa de cobre se utiliza principalmente para el lado de bajo voltaje y alta corriente de transformadores de tipo seco de alta potencia, reactores y ciertos diseños de transformadores especiales. Puede soportar cargas de corriente y fuerzas electromagnéticas relativamente altas.
Es importante tener en cuenta que una tira de cobre más gruesa no siempre es mejor. El espesor excesivo puede aumentar los costos del material y también puede generar desafíos relacionados con la flexión, la calidad del devanado, la disipación de calor y la pérdida por corrientes parásitas. El espesor final debe determinarse mediante cálculos completos eléctricos, térmicos, mecánicos y del proceso de fabricación.
Aplicaciones típicas de la tira de cobre para transformadores
La tira de cobre para devanados de transformadores se usa ampliamente en las siguientes aplicaciones:
Transformadores de potencia tipo seco
Transformadores de distribución
Transformadores de aleación amorfa
Conectores flexibles para transformadores
Cables de comunicación
Preguntas frecuentes
P1: ¿Por qué se prefiere la tira de cobre al alambre de cobre redondo para los devanados de transformadores?
La tira de cobre ofrece mayor eficiencia eléctrica, mayor factor de llenado, mejor disipación del calor y mayor resistencia mecánica. Puede reducir eficazmente las pérdidas y mejorar el rendimiento general de los transformadores.
P2: ¿Qué materiales se utilizan comúnmente para la tira de cobre del devanado del transformador?
Los materiales más utilizados son el cobre puro T2 y el cobre electrolítico C11000. Estos materiales ofrecen alta pureza, alta conductividad eléctrica y excelente rendimiento de procesamiento.
P3: ¿Siempre es mejor una tira de cobre más gruesa?
No. El espesor excesivo aumenta los costos de material y puede crear problemas relacionados con la disipación de calor, la flexión, la procesabilidad del bobinado y las pérdidas por corrientes parásitas. El espesor debe seleccionarse en función de la capacidad del transformador, los requisitos de transporte de corriente y la estructura del devanado.
P4: ¿Se puede personalizar la tira de cobre del devanado del transformador?
Sí. Los fabricantes profesionales pueden personalizar el espesor, el ancho, el peso de la bobina, el diámetro interior y los métodos de embalaje de acuerdo con los requisitos del cliente y las especificaciones de diseño del transformador.
P5: ¿Qué factores se deben considerar al comprar una tira de cobre para el devanado de un transformador?
Los factores clave incluyen grado de cobre, conductividad eléctrica, tolerancia de espesor, tolerancia de ancho, calidad de la superficie, propiedades mecánicas, condición de recocido, control de rebabas en los bordes y cumplimiento de las normas IEC, ASTM, GB u otras normas aplicables.
