ContactoEn el corazón de un transformador de potencia (el devanado), la selección del material conductor determina directamente la eficiencia, la vida útil y la confiabilidad del transformador. Entre varios materiales conductores, la tira de cobre recocido suave C1100 ETP se ha convertido en un material de referencia para los devanados de transformadores debido a su excelente conductividad eléctrica, excelente rendimiento de procesamiento y estabilidad confiable a largo plazo.
Este artículo proporciona una introducción detallada a las propiedades, las ventajas de procesamiento y el valor crítico de este material en aplicaciones de devanado de transformadores.
¿Qué es la tira de cobre recocido suave C1100 ETP?
El cobre C1100 ETP, o cobre electrolítico resistente, es un material de cobre de alta pureza con un contenido de cobre generalmente no inferior al 99,90 %. Su conductividad eléctrica puede alcanzar el 100% IACS o más. Con una conductividad térmica de aproximadamente 386–394 W/(m·K), una densidad de aproximadamente 8,94 g/cm³ y un punto de fusión de 1083 °C, es uno de los materiales industriales de cobre puro más utilizados en todo el mundo.
Después del recocido suave (temperamento O), la estructura del grano interno de la tira de cobre se vuelve más uniforme. El material se vuelve más suave y ofrece excelente plasticidad y alargamiento, lo que le permite cumplir con los requisitos de procesamiento de bobinado, doblado y conformado de transformadores.
La tira de cobre recocido suave C1100 ETP combina una alta conductividad eléctrica con buenas propiedades mecánicas, lo que la convierte en un material base importante para la fabricación de devanados de transformadores de alta eficiencia.
El papel de la tira de cobre en los devanados de transformadores
1. Reducción de la resistencia del devanado y la pérdida de cobre
La tira de cobre tiene baja resistividad eléctrica. El uso de tiras de cobre C1100 ETP de alta conductividad puede reducir efectivamente la resistencia de CC de los devanados del transformador, reduciendo así las pérdidas de energía y mejorando la eficiencia operativa general del transformador.
2. Mejorar el rendimiento del aumento de temperatura
Además de una excelente conductividad eléctrica, la tira de cobre C1100 ETP también tiene buena conductividad térmica, lo que ayuda a disipar el calor de manera más uniforme en todo el devanado. La selección adecuada de tiras de cobre de alta conductividad puede reducir el riesgo de sobrecalentamiento localizado y mejorar la estabilidad térmica de los transformadores.
3. Adecuado para estructuras de bobinado de alta corriente
La tira de cobre tiene un área de sección transversal relativamente grande y es particularmente adecuada para devanados de transformadores de baja tensión y alta corriente. En comparación con varios cables de cobre redondos conectados en paralelo, los devanados de tiras de cobre tienen una estructura más ordenada, un mayor factor de llenado y un control más fácil durante el proceso de devanado.
4. Mejora de la estabilidad mecánica de los devanados
La tira de cobre de alta calidad proporciona propiedades mecánicas estables y buena resistencia a la deformación, lo que ayuda a mejorar la estabilidad estructural general de los devanados del transformador.
Especificaciones de la tira de cobre del devanado del transformador
| Artículo | Especificación |
| Grado del material | C1100/ETP Cobre |
| Contenido de cobre | ≥99,90% |
| Conductividad eléctrica | ≥100% SIGC |
| Temperamento | O Temperamento / Recocido Suave |
| Espesor | 0,05–3,0 mm |
| Ancho | 5–600 mm, personalizable |
| Longitud | 1000–16000 milímetros |
| Superficie | Brillante, libre de oxidación y sin rayones. |
| Condición del borde | Bordes redondeados, desbarbados. |
| Estándares | ASTM B152, JIS H3100, EN 1652 |

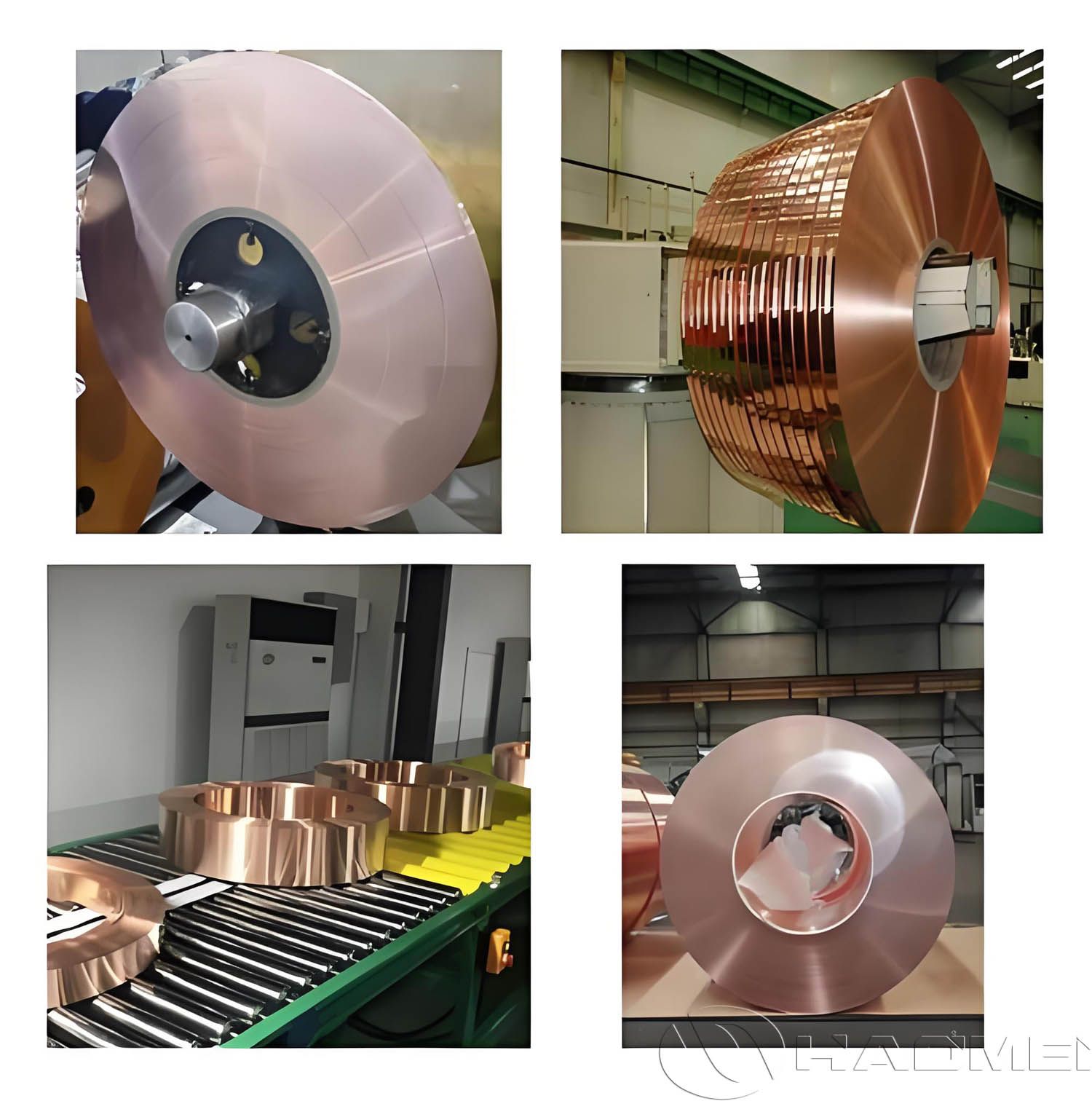

| Formulario de suministro | Bobinas, bobinas tipo panqueque, bobinas cortadas, tiras rectas |
| Embalaje | Cajas de madera, pallets, film antihumedad, embalajes al vacío o antioxidantes. |
Características principales de la tira de cobre recocido suave C1100 ETP
La tira de cobre recocido suave C1100 ETP ofrece varias características clave que la convierten en un material ideal para los devanados de transformadores.
1. Alta conductividad eléctrica
El cobre C1100 tiene una conductividad eléctrica extremadamente alta, típicamente en el rango de 5,96 × 10⁷ S/m. Esto le permite reducir eficazmente la resistencia eléctrica y las pérdidas de energía, mejorando así la eficiencia del transformador.
2. Buenas propiedades mecánicas
El proceso de recocido suave proporciona a la tira de cobre una excelente ductilidad y formabilidad. Puede moldearse en formas de bobina precisas durante el bobinado y, al mismo tiempo, conservar suficiente resistencia mecánica para soportar las tensiones encontradas durante el funcionamiento normal.
3. Excelente estabilidad térmica
El cobre C1100 tiene buena estabilidad térmica y puede soportar el calor generado durante el funcionamiento del transformador sin una degradación significativa del rendimiento.
4. Resistencia a la oxidación
El cobre forma naturalmente una capa protectora de óxido en el aire, lo que ayuda a prevenir una mayor oxidación y corrosión.
5. Superficie plana y bordes de alta calidad
La tira de cobre utilizada para los devanados de transformadores generalmente requiere una superficie plana y limpia, libre de oxidación evidente, abolladuras, rayones, manchas de aceite y rebabas.
6. Buena soldabilidad y rendimiento de conexión
La tira de cobre C1100 ETP tiene buena adaptabilidad de procesamiento para cables de bobinado, conexiones de terminales, conexiones de barras colectoras de cobre y operaciones de soldadura localizadas.
Aplicaciones de la tira de cobre para devanados de transformadores C1100
Tira de cobre de bobinado de transformador es ampliamente utilizado en:
Transformadores sumergidos en aceite
Transformadores tipo seco
Transformadores de distribución
Nuevos transformadores de energía.
Transformadores de propósito especial
Transformadores rectificadores
Transformadores de hornos eléctricos.
Transformadores elevadores fotovoltaicos
Transformadores de energía eólica
Transformadores de almacenamiento de energía
Requisitos de calidad para la tira de cobre recocido suave C1100 ETP
Para garantizar el funcionamiento estable a largo plazo de los transformadores, la tira de cobre C1100 de alta calidad debe cumplir con los siguientes requisitos.
1. Alta precisión dimensional
Tolerancia de espesor ajustada
Consistencia de ancho alto
Bordes lisos y uniformes
Estas características son beneficiosas para el bobinado automatizado y ayudan a mejorar la eficiencia de la producción.
2. Excelente calidad superficial
La tira de cobre de alta calidad debe incluir:
Una superficie brillante y lisa
Sin rayones
Sin abolladuras
Sin puntos de oxidación
Sin contaminación por aceite
Una buena calidad de la superficie puede mejorar la adhesión de la capa de aislamiento y reducir el riesgo de descarga parcial.
3. Alto alargamiento
En estado de recocido blando, la tira de cobre tiene buena plasticidad y puede adaptarse a diseños de devanados complejos al tiempo que reduce el riesgo de agrietamiento durante el procesamiento.
4. Bajo estrés interno
Un proceso de recocido uniforme puede reducir eficazmente la tensión interna en el material, minimizar la deformación durante el procesamiento y mejorar la estabilidad del bobinado.
Tira de cobre frente a tira de aluminio: por qué el cobre sigue siendo la opción preferida para los devanados de transformadores
En aplicaciones de devanado de transformadores, la tira de aluminio también se utiliza en determinadas situaciones debido a sus ventajas económicas. Sin embargo, la tira de cobre ofrece ventajas irreemplazables en varios aspectos:
Capacidad de carga de corriente
El cobre tiene aproximadamente el doble de capacidad de transporte de corriente que el aluminio. Con la misma sección transversal, el cobre puede transportar una corriente mayor.
Tamaño y peso
Para la misma capacidad, los transformadores bobinados en cobre generalmente pueden lograr un tamaño más compacto y un peso total reducido debido a la menor sección transversal del conductor requerida.
Durabilidad
El cobre es menos propenso a la expansión que el aluminio y proporciona una mejor resistencia a la fluencia.
Fiabilidad
Los devanados de cobre ofrecen un rendimiento más estable en condiciones de alta temperatura y funcionamiento a largo plazo.
Aunque el costo del material del cobre es generalmente más alto que el del aluminio, la eficiencia energética superior, el diseño más compacto y la vida útil más larga a menudo hacen que los devanados de tiras de cobre sean más económicos durante todo el ciclo de vida del producto.
Preguntas frecuentes
1. ¿Qué tipos de transformadores son adecuados para la tira de cobre recocido blando C1100 ETP?
La tira de cobre recocido suave C1100 ETP puede usarse ampliamente en transformadores sumergidos en aceite, transformadores de tipo seco, transformadores de distribución, transformadores elevadores fotovoltaicos, transformadores de energía eólica, transformadores de almacenamiento de energía y varios transformadores para fines especiales.
2. ¿Por qué la tira de cobre templado en O recocido suave es más adecuada para los devanados de transformadores?
La tira de cobre templado en O tiene mayor alargamiento y flexibilidad, lo que facilita su enrollado, doblado y moldeado. Es menos probable que se agriete durante el procesamiento, lo que ayuda a mejorar la eficiencia del bobinado y la confiabilidad del producto.
3. ¿Cuál es la conductividad eléctrica de la tira de cobre C1100 ETP?
La tira de cobre C1100 ETP normalmente alcanza una conductividad eléctrica del 100% IACS o superior. Puede reducir eficazmente la resistencia del devanado y las pérdidas de cobre, mejorando la eficiencia general del transformador.
4. ¿Qué factores se deben considerar al seleccionar tiras de cobre para los devanados del transformador?
Los factores clave incluyen la pureza del cobre, la conductividad eléctrica, la tolerancia del espesor, la precisión del ancho, la calidad de la superficie, el alargamiento, el tratamiento de los bordes, el estado de recocido y el cumplimiento de las normas internacionales pertinentes.
5. ¿Cuáles son las especificaciones comunes de la tira de cobre C1100 ETP?
Los espesores comunes varían de 0,05 mm a 3,0 mm, mientras que los anchos comunes varían de 5 mm a 600 mm. Se pueden proporcionar dimensiones personalizadas y servicios de corte según los diseños de bobinado del cliente y los requisitos del equipo.
