ContactoLos transformadores son equipos esenciales en los sistemas de potencia para la conversión de voltaje y la transmisión de energía eléctrica. Su eficiencia operativa, control del aumento de temperatura y vida útil están estrechamente relacionados con el rendimiento del material de bobinado. Con excelente conductividad eléctrica, buena trabajabilidad y resistencia mecánica estable, tira de cobre del devanado del transformador se ha convertido en un material clave para la fabricación de devanados en transformadores sumergidos en aceite, transformadores de tipo seco, reactores y otros equipos eléctricos.

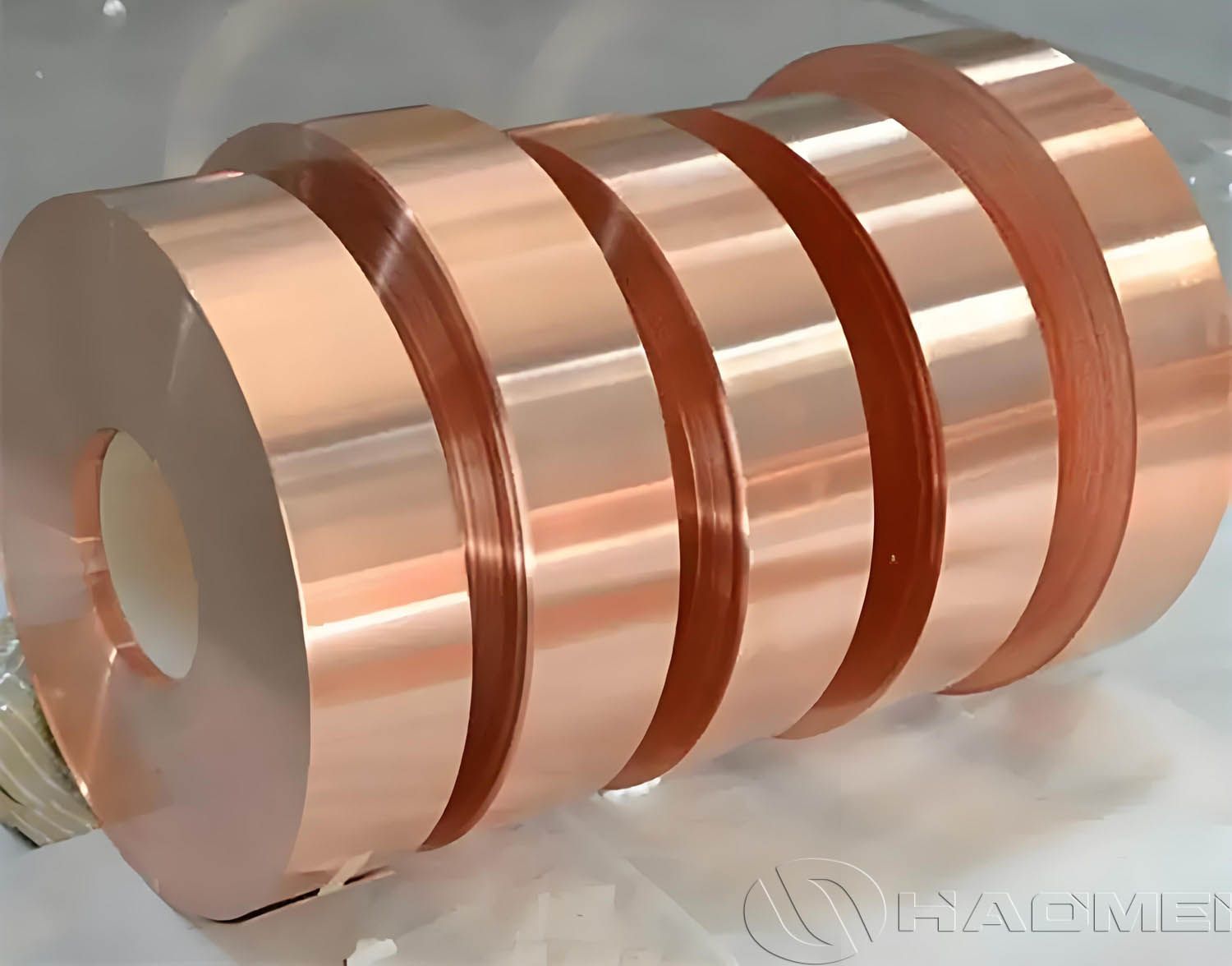

Entre varias especificaciones, se utiliza ampliamente la tira de cobre para devanados de transformadores de 0,3 mm de espesor. Proporciona una combinación equilibrada de conductividad eléctrica, resistencia mecánica y rendimiento del devanado. Es adecuado para devanados continuos, devanados de láminas y devanados de capas en transformadores pequeños y medianos, así como para ciertos equipos de energía a gran escala.
HAOMEI puede suministrar tiras de cobre para transformadores en espesores que van desde 0,01 mm hasta 3,0 mm.
Grados de cobre comunes para tiras de devanado de transformadores
Los grados de cobre comúnmente utilizados incluyen:
C11000 (cobre puro T2)
Cobre libre de oxígeno C10200
TU1 cobre libre de oxígeno
Entre ellos, la tira de cobre C11000 se usa ampliamente en la fabricación de devanados de transformadores debido a su alta conductividad eléctrica, buena plasticidad y excelente rendimiento de procesamiento.
Temperamento común de la tira de cobre del transformador
Las tiras de cobre generalmente se suministran en estados blandos, semiduros y duros. Diferentes estados de ánimo son adecuados para diferentes procesos de bobinado y requisitos de equipo.
Tira de cobre suave
La tira de cobre blando está completamente recocida y tiene alta flexibilidad y alargamiento. Es fácil de doblar y enrollar, lo que lo hace adecuado para radios de curvatura pequeños, procesos de conformado complejos y aplicaciones de bobinado de precisión.
Sin embargo, la tira de cobre blando tiene una resistencia mecánica relativamente menor. En producción a alta velocidad o bajo alta tensión de bobinado, los parámetros del proceso deben controlarse adecuadamente.
Tira de cobre semiduro
La tira de cobre semiduro proporciona un buen equilibrio entre resistencia y flexibilidad. Es adecuado para devanados de transformadores que requieren tanto estabilidad dimensional como un cierto nivel de resistencia mecánica.
Tira de cobre duro
Las tiras de cobre duro tienen mayor resistencia mecánica pero menor flexibilidad, lo que dificulta el bobinado. Generalmente es adecuado para aplicaciones que requieren una buena retención de la forma, menos operaciones de doblado o estructuras de formación relativamente simples.
Para tiras de cobre de devanado de transformador de 0,3 mm de espesor, el templado suave o el templado medio duro es generalmente más común. Sin embargo, la elección final debe determinarse según el equipo de bobinado, el radio de curvatura, los ajustes de tensión y la estructura de bobinado.
¿Por qué la tira de cobre es el material preferido para los devanados de transformadores?
En comparación con los devanados de alambre de cobre convencionales, la tira de cobre de 0,3 mm ofrece varias ventajas importantes en aplicaciones de transformadores.
1. Distribución actual más uniforme
La tira de cobre tiene una conductividad eléctrica muy alta, lo que permite que la corriente se distribuya de manera más uniforme por todo el devanado. Esto ayuda a mejorar la eficiencia energética del transformador y reducir las pérdidas eléctricas.
2. Tamaño más pequeño y peso más bajo
El cobre tiene aproximadamente el doble de capacidad de transporte de corriente que el aluminio. Para el mismo nivel de capacidad y eficiencia, un transformador con devanados de cobre generalmente puede ser más pequeño y liviano que un transformador con devanados de aluminio.
3. Mayor resistencia a fallas mecánicas
La tira de cobre ofrece buena resistencia y ductilidad. Es menos probable que se deforme y puede resistir mejor las tensiones causadas por las corrientes de alta frecuencia y las fuerzas electromagnéticas. Esto ayuda a extender la vida útil del transformador y reducir los costos de mantenimiento.
4. Excelente disipación de calor
El cobre tiene mejor conductividad térmica que muchos otros metales. Puede transferir calor de manera más efectiva, lo que ayuda a controlar el aumento de temperatura del transformador y mejorar la confiabilidad operativa.
5. Calidad superficial superior
La tira de cobre de alta calidad tiene bordes lisos sin asperezas excesivas. Después de un tratamiento superficial adecuado, presenta una superficie brillante, limpia y uniforme adecuada para aplicaciones de devanado de transformadores.
Requisitos de rendimiento para la tira de cobre del devanado del transformador
| Categoría de rendimiento | Requisitos técnicos y parámetros | Importancia de la ingeniería e impacto en la calidad |
| Pureza y conductividad eléctrica | Cu+Ag ≥ 99,95%; Conductividad ≥ 100 % IACS, que normalmente alcanza entre 101 % y 102 % IACS | Afecta directamente la pérdida de carga del transformador, también conocida como pérdida de cobre. Un aumento del 1% en la conductividad del IACS puede ahorrar una cantidad sustancial de pérdida de energía durante la vida útil del transformador. |
| Tolerancia de espesor | Espesor nominal: 0,3 mm; Tolerancia de espesor controlada dentro de ±0,005 mm. | Previene la desviación del diámetro exterior de la bobina después del bobinado, garantiza un cálculo preciso del voltaje de impedancia y evita la concentración de tensión localizada. |
| Temperamento mecánico/dureza | Generalmente se suministra en temple blando, como O60/M, o semiduro, como Y2; resistencia a la tracción: 200–250 MPa; alargamiento ≥ 30% | Garantiza una excelente estabilidad de tensión y flexibilidad en máquinas bobinadoras de láminas de alta velocidad, evitando grietas microscópicas durante el doblado. |
| Rebaba de borde | Altura de las rebabas ≤ 0,01 mm; Los productos de primera calidad se pueden controlar por debajo de 0,005 mm. | Uno de los indicadores de seguridad más críticos. Incluso una pequeña rebaba puede perforar la película aislante entre capas, como una película de poliéster de 0,05 mm, provocando cortocircuitos entre capas y posibles fallas del transformador. |
| Camber de borde | Camber ≤ 1,0 mm/m | Garantiza que la tira de cobre no se desplace durante el bobinado automático de la lámina y ayuda a mantener una cara del extremo de la bobina plana y uniforme. |
Especificaciones de la tira de cobre del transformador
| Artículo | Parámetro |
| Material | C11000, C10200, TU1 |
| Espesor | 0. zm |
| Ancho | 10-600 mm |
| Longitud | Personalizable |
| Temperamento | Oh temperamento, temperamento suave, temperamento medio duro |
| Superficie | Superficie brillante, superficie limpia |
| Conductividad eléctrica | ≥ 97% SIGC |
| Forma | Bobina, tira estrecha, tira cortada |
| Condición del borde | Borde cortado con precisión controlado por rebaba |
| Cantidad mínima de pedido | 3 toneladas |
Principales áreas de aplicación
1. Transformadores de potencia sumergidos en aceite
Transformadores de distribución
Transformadores de potencia
Transformadores de propósito especial
2. Transformadores de tipo seco

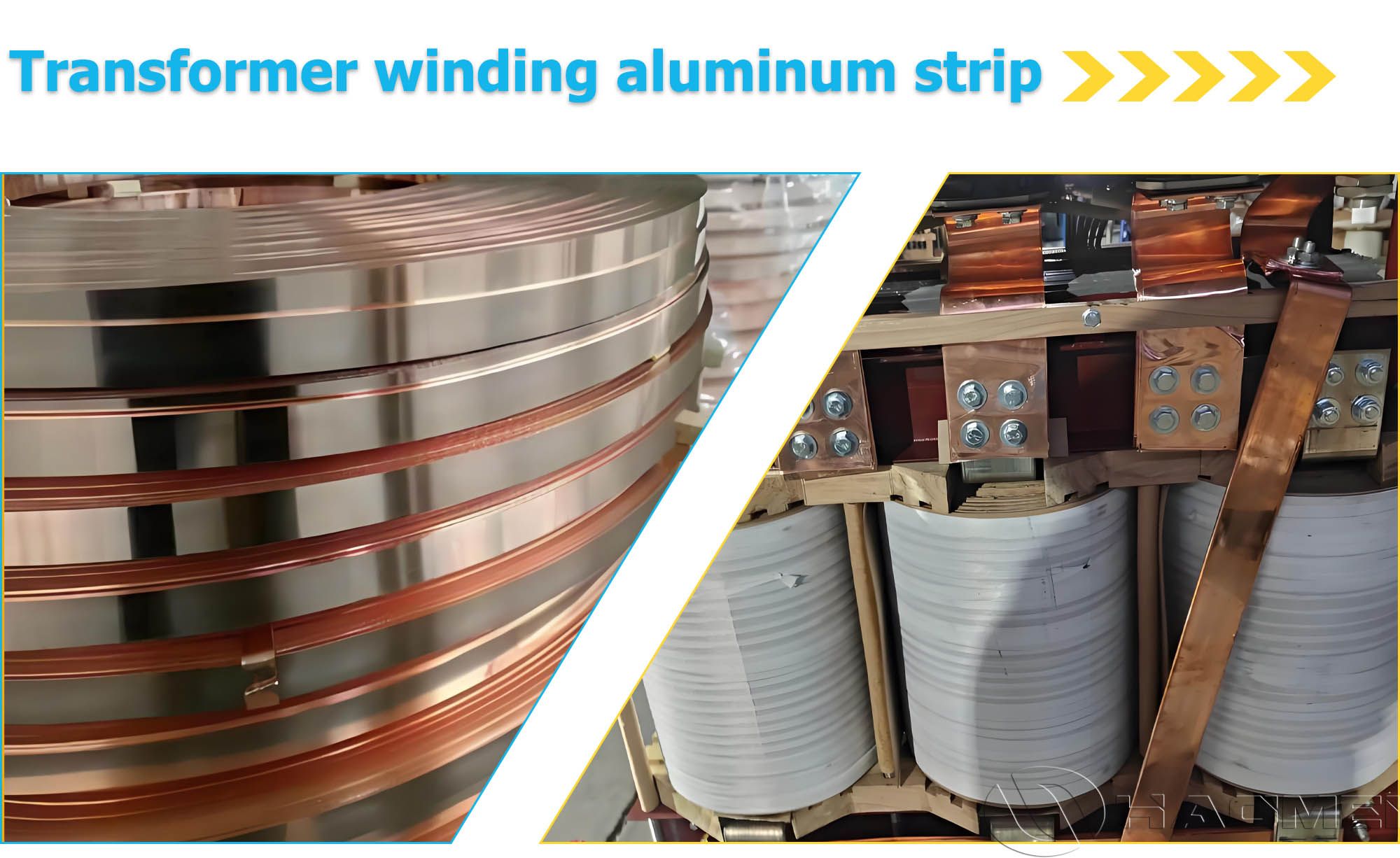

La tira de cobre de 0,3 mm es adecuada para devanados de láminas y otras estructuras de devanados compactas utilizadas en transformadores de tipo seco.
3. Reactores y Equipos Eléctricos
Devanados del reactor
Equipos de inducción
Bobinas electricas
Componentes electromagnéticos
4. Vehículos de nueva energía y equipos de carga
Las tiras de cobre también se pueden utilizar en transformadores, inductores, reactores y componentes electrónicos de potencia para vehículos eléctricos, pilas de carga, cargadores a bordo, convertidores CC/CC y equipos de almacenamiento de energía.
Preguntas frecuentes
P1: ¿Por qué los transformadores utilizan tiras de cobre como material de bobinado?
R: La tira de cobre tiene una excelente conductividad eléctrica, baja pérdida eléctrica y rápida disipación del calor. Ayuda a mejorar la eficiencia operativa del transformador y a extender la vida útil.
P2: ¿Qué materiales se utilizan comúnmente para la tira de cobre del devanado del transformador?
R: Los materiales comunes incluyen cobre de alta pureza C11000 y C10200. Estos materiales proporcionan una excelente conductividad y rendimiento de procesamiento para aplicaciones de alta confiabilidad.
P3: ¿Se puede utilizar una tira de cobre de 0,3 mm para transformadores de tipo seco?
R: Sí. Una tira de cobre de 0,3 mm es adecuada para devanados de láminas de transformadores de tipo seco. Proporciona buena estabilidad dimensional y rendimiento de bobinado.
P4: ¿Qué temperamento se requiere para la tira de cobre del transformador?
R: El temperamento debe seleccionarse según los requisitos de procesamiento. La tira de cobre blando templado en O se usa comúnmente porque tiene buena flexibilidad, es fácil de enrollar y es menos probable que se agriete o rompa.
P5: ¿Cuál es la conductividad eléctrica de la tira de cobre de alta conductividad?
R: La tira de cobre para transformadores de alta calidad generalmente tiene una conductividad eléctrica del 97% IACS o superior, lo que ayuda a reducir las pérdidas operativas del transformador.
P6: ¿Se puede personalizar el ancho de su tira de cobre de 0,3 mm?
R: Sí. El fabricante puede personalizar diferentes anchos, pesos de bobina y especificaciones de acuerdo con los requisitos del cliente para cumplir con diferentes diseños de devanados de transformadores.
P7: ¿Qué información deben proporcionar los clientes al comprar una tira de cobre para transformador de 0,3 mm?
R: Los clientes deben proporcionar la información requerida sobre el grado del material, el grosor, el ancho, el estado de ánimo, el peso de la bobina y el equipo de aplicación. Esto ayuda a garantizar que se seleccione el producto de tiras de cobre más adecuado.
